เทอร์โมฟอร์มและการฉีดขึ้นรูป

Thermoforming หรือ Injection Molding คุณเลือกอันไหน? บริษัท ที่แตกต่างกันสามารถตัดสินใจได้ขึ้นอยู่กับต้นทุนประสิทธิภาพและคุณภาพที่คาดหวัง อย่างไรก็ตามการทำเทอร์โมฟอร์มและการฉีดขึ้นรูปไม่ได้ตรงข้ามกันเสมอไป ในทางตรงกันข้ามการใช้เทอร์โมฟอร์มและการฉีดขึ้นรูปแบบผสมสามารถทำให้เกิดโอกาสที่กว้างขึ้น

การค้นหาเทอร์โมฟอร์มหรือการฉีดขึ้นรูปออนไลน์เราสามารถค้นหาลิงค์ได้หลายสิบรายการ แต่ก็จะเห็นได้ว่าการทำอุณหภูมินั้นไม่ได้มีอิทธิพลต่ออุตสาหกรรมพลาสติกเช่นการฉีดขึ้นรูป

1. การขึ้นรูปเทอร์โมคืออะไรและการขึ้นรูปฉีดคืออะไร?

Thermoforming เป็นวิธีการที่แผ่นเทอร์โมพลาสติกถูกประมวลผลเพื่อการผลิต (ปัจจุบันวัสดุคอมโพสิตหลายชนิดสามารถใช้ได้เช่นกัน)

ในการผลิตแผ่นที่มีขนาดและรูปร่างบางอย่างได้รับการแก้ไขโดยกรอบแม่พิมพ์ จากนั้นจะถูกทำให้ร้อนถึงสถานะที่ยืดหยุ่นสูง ในเวลาเดียวกันแผ่นขยาย จากนั้นแผ่นจะถูกกดกับแม่พิมพ์และรับรูปร่างของแม่พิมพ์ หลังจากระบายความร้อนการสร้างและการปรับเปลี่ยนผลิตภัณฑ์ขั้นสุดท้ายจะทำ ความดันของการขึ้นรูปความร้อนมาจากความแตกต่างของความดันของสูญญากาศและอากาศอัดหรือความดันเชิงกลและไฮดรอลิก

เมื่อเทคโนโลยีการผลิตพัฒนาขึ้นเรื่อย ๆ อุปกรณ์เทอร์โมฟอร์มจึงไม่ได้เป็นระบบการขึ้นรูปแผ่นพลาสติกแบบสแตนด์อโลนอีกต่อไป แต่เป็นส่วนหนึ่งของสายการผลิตที่มีอุปกรณ์อื่น ๆ เพื่อประสิทธิภาพการผลิตที่สูงขึ้นและต้นทุนการผลิตที่ลดลง

ในทางกลับกันการฉีดขึ้นรูปแบบนี้? มันหมายถึงวิธีการที่เม็ดโพลิเมอร์หรือผงถูกทำให้ร้อนบีบอัด, ตัด, ผสม, สื่อ, homogenized และละลาย จากนั้นลูกสูบหรือสว่านจะกดโพลีเมอร์ละลายเพื่อฉีดเข้าไปในโพรงแม่พิมพ์ที่ล็อกล่วงหน้าผ่านหัวฉีดของระบบกระโดดและระบบฉีดของแม่พิมพ์ หลังจากการระบายความร้อนและการปรับแต่งผลิตภัณฑ์พลาสติกที่มีรูปร่างและความแม่นยำบางอย่างสามารถทำได้

การฉีดขึ้นรูปเป็นหนึ่งในวิธีการประมวลผลพลาสติกที่สำคัญที่สุด มันได้รวมแนวคิดที่เป็นระบบมากขึ้นในช่วงไม่กี่ปีที่ผ่านมา วัสดุสามารถประมวลผลได้อย่างเป็นระบบและชาญฉลาดและผลิตภัณฑ์สามารถทดสอบประกอบและบรรจุออนไลน์ได้

2. เปรียบเทียบกับการขึ้นรูปเทอร์โมและการฉีดขึ้นรูปฉีด

พลาสติกจำนวนมากสามารถประมวลผลได้โดยการทำเทอร์โมฟอร์มหรือการฉีดขึ้นรูป ความนิยมของการฉีดขึ้นรูปการฉีดของชิ้นส่วนขนาดใหญ่หรือบางกำแพงยัง จำกัด ขอบเขตแบบดั้งเดิม อย่างไรก็ตามมันยังไม่ง่ายสำหรับผู้ผลิตที่จะเลือกจากการทำเทอร์โมฟอร์มและการฉีดขึ้นรูป พวกเขาต้องพิจารณาปัจจัยหลายอย่าง

1) ราคา

ค่าใช้จ่ายเป็นปัจจัยแรกที่พิจารณาโดยผู้ผลิตเสมอ มีปัจจัยที่เกี่ยวข้องกับค่าใช้จ่าย

A. ต้นทุนแม่พิมพ์ต่ำสำหรับการอุณหภูมิเทอร์โมฟอร์ม

ต้นทุนเชื้อราสำหรับการทำเทอร์โมฟอร์มนั้นต่ำกว่าการฉีดขึ้นรูป Thermoforming โดยเฉพาะอย่างยิ่งการขึ้นรูปแรงดันสามารถทำให้มีประสิทธิภาพสูงในค่าใช้จ่ายสำหรับผลิตภัณฑ์ขนาดใหญ่โดยเฉพาะอย่างยิ่งเมื่อต้นทุนเชื้อราสูงสำหรับการฉีดขึ้นรูป การขึ้นรูปแรงดันต่ำสามารถรับประกันคุณภาพของผลิตภัณฑ์ได้ นอกจากนี้การปรากฏตัวที่มีคุณภาพสูงของผลิตภัณฑ์โดย Thermoforming สามารถตอบสนองความต้องการของลูกค้าได้

อีกปัจจัยสำหรับต้นทุนแม่พิมพ์คือขนาดผลิตภัณฑ์ เมื่อขนาดเพิ่มขึ้นความแตกต่างของต้นทุนเชื้อราระหว่างการทำเทอร์โมฟอร์มและการฉีดขึ้นรูปสามารถเพิ่มขึ้นได้ มันเป็นเศรษฐกิจที่มากขึ้นสำหรับผลิตภัณฑ์ขนาดใหญ่ที่จะดำเนินการโดย thermoforming และยิ่งผลิตภัณฑ์มีขนาดใหญ่เท่าใดก็ยิ่งทำให้เทอร์โมฟอร์มที่ได้เปรียบมากขึ้นก็จะเป็นอย่างไร โดยปกติขนาดของผลิตภัณฑ์เทอร์โมฟอร์มสามารถเข้าถึงได้แม้กระทั่ง 1200*2400 มม.

B. ค่าใช้จ่ายหน่วยต่ำสำหรับการฉีดขึ้นรูปในการผลิตจำนวนมาก

ผลิตภัณฑ์ขนาดเล็กสามารถผลิตได้โดยการฉีดขึ้นรูปสำหรับต้นทุนหน่วยต่ำ อย่างไรก็ตามยังมีข้อยกเว้นเช่น: ตัวอย่างเช่นการทำเทอร์โมฟอร์มยังคงเป็นเศรษฐกิจมากขึ้นสำหรับผลิตภัณฑ์ขนาดเล็กผนังบาง

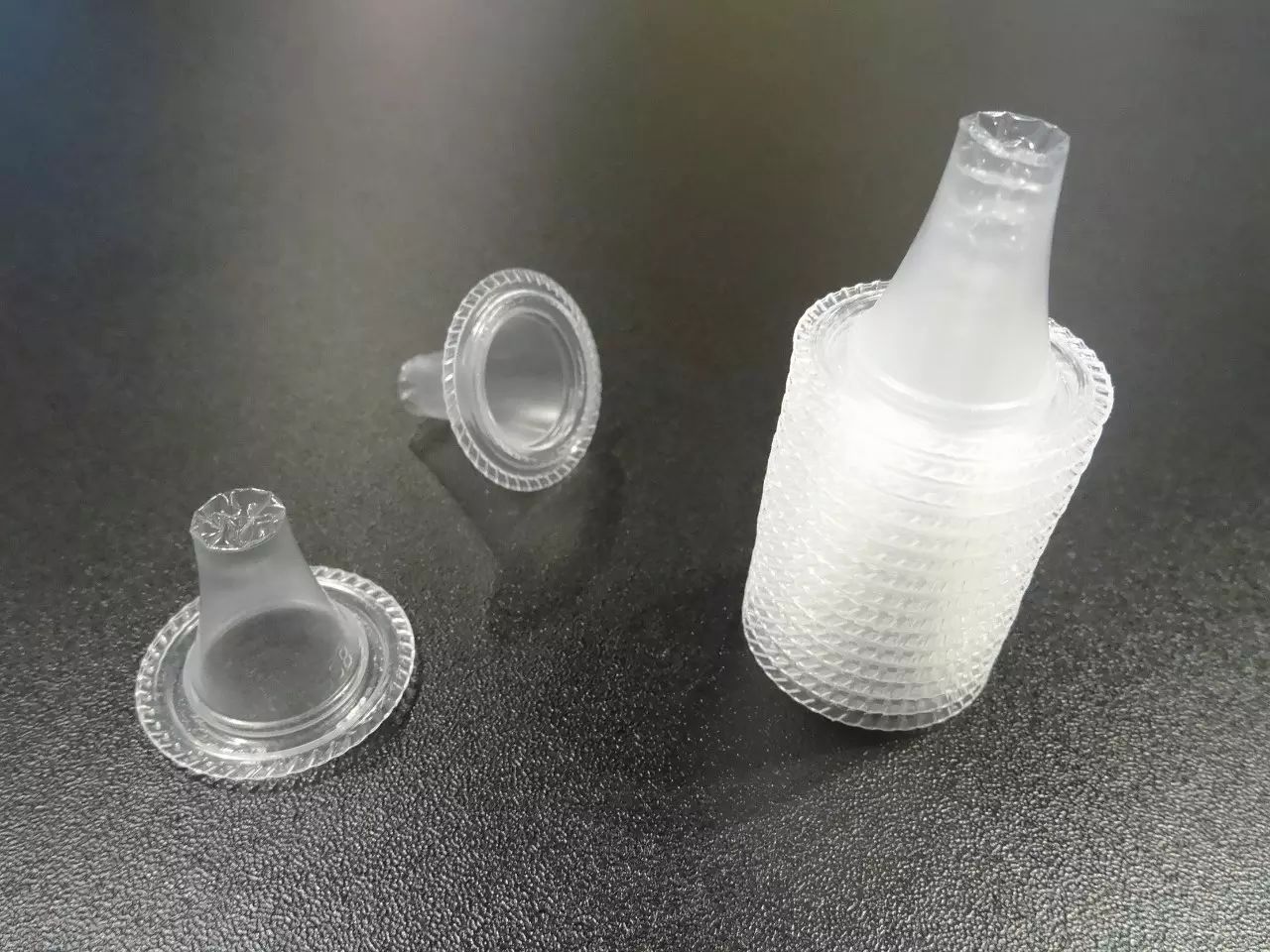

ที่ NPE (2015) ในสหรัฐอเมริกา Kiefel แนะนำปลอกป้องกันสำหรับการทดสอบอุณหภูมิหูของเด็ก มันไม่สามารถคิดได้ว่าผลิตภัณฑ์บาง ๆ นั้นผลิตโดยการฉีดขึ้นรูป

C. ต้นทุนวัสดุ

ค่าใช้จ่าย Thermoforming สูงกว่าวิธีอื่น ๆ ประมาณ 50% ในวัสดุเนื่องจากวัสดุสำหรับการทำเทอร์โมฟอร์มจะต้องมีคุณภาพสูง

D. การใช้พลังงาน

แผ่นพลาสติกควรมีความยืดหยุ่นในระหว่างการประมวลผล บางครั้งมันจะแตกเนื่องจาก overstretch ซึ่งเป็นของเสียและจะเพิ่มค่าใช้จ่าย

2) ประสิทธิภาพ

ประสิทธิภาพยังเป็นปัจจัยสำคัญสำหรับอุตสาหกรรมการผลิตรวมถึงไม่เพียง แต่ประสิทธิภาพการผลิต แต่ยังรวมถึงประสิทธิภาพการพัฒนาผลิตภัณฑ์และประสิทธิภาพในการเข้าสู่ตลาด

A. หากผลิตภัณฑ์ควรเข้ามาในตลาดในเวลาที่สั้นกว่าการทำเทอร์โมฟอร์มอาจมีข้อได้เปรียบที่ชัดเจน

ความเร็วในการผลิตสามารถสูงขึ้นได้ด้วยการทำเทอร์โมฟอร์ม เมื่อกำหนดแผนภาพผลิตภัณฑ์วัสดุมักจะสามารถเทอร์โมฟอร์มในหนึ่งเดือนซึ่งไม่สามารถใช้งานได้สำหรับการฉีดขึ้นรูป

B. ประสิทธิภาพที่สูงขึ้นสำหรับการตรวจสอบผลิตภัณฑ์และการปรับ

ง่ายต่อการปรับเปลี่ยนแม่พิมพ์สำหรับการขึ้นรูปแรงดันและการอุณหภูมิมากกว่าการฉีดขึ้นรูป เนื่องจากการตัดแต่งส่วนใหญ่เสร็จสิ้นโดยตรงในศูนย์เครื่องจักรกล 5 แกนการปรับแต่งการตัดแต่งรองอื่น ๆ สามารถทำได้เพียงแค่ปรับเปลี่ยนโปรแกรม นอกจากนี้ยังง่ายต่อการปรับแม่พิมพ์ Alu มากกว่าแม่พิมพ์เหล็ก

มันมีความยืดหยุ่นและเศรษฐกิจมากขึ้นที่จะนำเทอร์โมฟอร์มสำหรับผลิตภัณฑ์ที่จะตรวจสอบโดยเฉพาะอย่างยิ่งเมื่อผลิตภัณฑ์ใหม่อย่างสมบูรณ์และไม่มีประสบการณ์การผลิตสำหรับการอ้างอิง

มีค่าใช้จ่ายสั้นลงสำหรับผลิตภัณฑ์ที่มีความร้อนที่จะเข้าสู่ตลาดโดยปกติจะประมาณ 6 ถึง 8 สัปดาห์ และผลิตภัณฑ์สามารถแปรผันตามรูปแบบรูปแบบและอื่น ๆ

C. ความมั่นคงของระบบในการผลิตจำนวนมาก

การวิเคราะห์ที่เป็นรูปธรรมควรทำสำหรับแต่ละผลิตภัณฑ์พิเศษ ในความเป็นจริงทั้งสองวิธีสามารถสร้างประสิทธิภาพการผลิตสูง

3) คุณภาพ

ผลิตภัณฑ์ที่มีการฉีดขึ้นรูปและการฉีดมีคุณภาพของตัวเองมีคุณภาพของตัวเอง

A. คุณภาพและความทนทานสูง

ผลิตภัณฑ์ Thermoformed สามารถแข่งขันกับผลิตภัณฑ์ที่มีคุณภาพ แต่ผลิตภัณฑ์ Thermoformed จะถูกประมวลผลเพียงด้านเดียวเช่นแม่พิมพ์สามารถช่วยสร้างแผ่นพลาสติกด้านหนึ่งได้เท่านั้น ความบางของผลิตภัณฑ์สุดท้ายมักจะถูกกำหนดโดยการออกแบบชิ้นส่วน

ผลิตภัณฑ์ Thermoformed มีรูปลักษณ์ที่สวยงามด้วยระดับ A และไม่มีปัญหาเช่นสายก๊าซ, เครื่องหมายจม, เครื่องหมายการละลายและอื่น ๆ เป็นการปั้นการฉีด

รายการ		การทำเทอร์โมฟอร์ม	การฉีดขึ้นรูป
วัสดุ	ค่าใช้จ่าย	ค่อนข้างสูง (สูงกว่าวัสดุเรซิน)	ค่อนข้างต่ำ
	จำนวน	ค่อนข้างสูง (สูงถึง 40% พิจารณาเศษวัสดุ)	ค่อนข้างต่ำ (เสียน้อยกว่า)
ราคาเครื่อง		ต่ำกว่าการฉีดขึ้นรูป	สูงกว่าเทอร์โมฟอร์ม
ต้นทุนเชื้อรา		ประมาณ 1/10 ของแม่พิมพ์แม่พิมพ์ฉีดขึ้นรูป	สูงกว่าแม่พิมพ์ thermoforming ประมาณ 10 เท่า
การตัดแต่งค่าอุปกรณ์		ค่อนข้างสูง	เล็กน้อย
ความบางของผลิตภัณฑ์	นาที. ความผอม	ประมาณ 0.05 มม.	1 มม. 1 มม.
	ความเหมือนกัน	ยากที่จะควบคุม	สม่ำเสมอ
	ความแข็ง	เพื่อรับประกันความแข็งแกร่งในพื้นที่ขนาดใหญ่ด้วยเทคนิคพิเศษ	ยอดเยี่ยม
รูปร่าง	มันวาว	ไม่ดีมาก	ยอดเยี่ยม
	รายละเอียด	ไม่ยอดเยี่ยม	ยอดเยี่ยม
ความยืดหยุ่นในการผลิต		สูงมาก	ต่ำ
เวลาผลิต		สั้น	ยาวกว่าเทอร์โมฟอร์มประมาณ 4 เท่า

B. ผลิตภัณฑ์บางผนังสามารถผลิตได้โดย thermoforming ในขนาดใหญ่

C. วัสดุพิเศษ

วัสดุพิเศษเป็นอีกปัจจัยหนึ่งที่ควรพิจารณาในขณะที่เลือกเทคนิคการขึ้นรูป

D. อุปกรณ์ Thermoforming สามารถประมวลผลวัสดุที่ด้านเดียวโดยแม่พิมพ์ ดังนั้นจึงเป็นเรื่องยากที่จะทำให้มุมที่คมชัดของผลิตภัณฑ์เทอร์โมฟอร์มและมุมแข็ง แต่เป็นเรื่องปกติที่จะสร้างความเครียดภายใน

Thermoforming เป็นเทคนิคที่มีทั้งข้อดีและความผิดพลาด แต่มันก็ยังมีประสิทธิภาพสูงและสามารถประมวลผลผลิตภัณฑ์ที่มีช่วงกว้างและรูปร่างตัวแปร ดังนั้นจึงยังคงใช้สำหรับการผลิตจำนวนมากของผลิตภัณฑ์คุณภาพสูง

ควรเน้นว่าการเปรียบเทียบประสิทธิภาพข้างต้นขึ้นอยู่กับการผลิตปกติไม่รวมอิทธิพลของกรณีพิเศษหรือนวัตกรรมทางวิทยาศาสตร์

3. Thermoforming ต่อสู้กับการฉีดขึ้นรูปหรือไม่?

มีแนวโน้มที่จะเปรียบเทียบเทอร์โมฟอร์มกับการฉีดขึ้นรูป แต่ตอนนี้แนวโน้มอื่นดึงดูดความสนใจอย่างมาก: แอปพลิเคชันมากขึ้นรวมกันรวมการสร้างเทอร์โมฟอร์มและการฉีดขึ้นรูปแม้ว่าพวกเขาจะเป็นสองวิธีที่แตกต่างกันโดยพื้นฐาน บางทีแอพพลิเคชั่นดังกล่าวสามารถสร้างความประทับใจให้เราได้ดีด้วยประสิทธิภาพที่สูงขึ้น

การประยุกต์ใช้เทอร์โมขึ้นมาในเครื่องจักรและเครื่องจักรบรรจุภัณฑ์

ในอุตสาหกรรมเวชภัณฑ์และเครื่องจักรของเรา เครื่องบรรจุหีบประกอบเทอร์โม, เทอร์โมขึ้นรูปแอมป์ขนาดโมโนที่สร้างขึ้นมาและการปิดผนึกเครื่องจักร. เราสามารถดูตัวอย่างด้านล่างสำหรับการอ้างอิงจากภูมิภาคต่าง ๆ

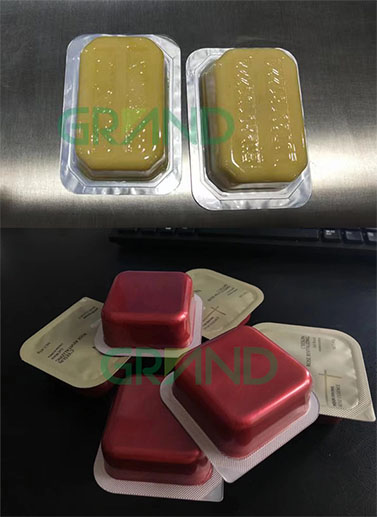

เทอร์โมขึ้นรูปพองขนาดโมโนสำหรับซอสครีมและเนย

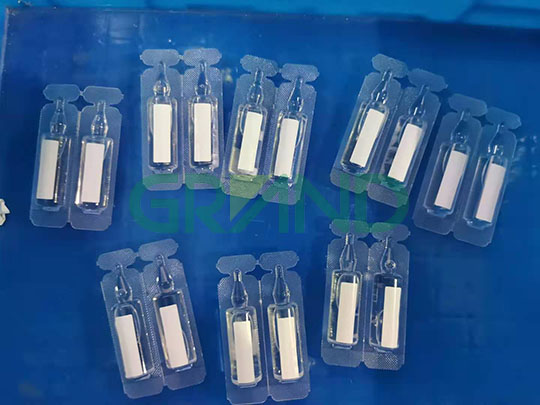

เทอร์โมสร้างแอมป์ขนาดโมโนสำหรับของเหลว
