เครื่อง BFS ทำงานอย่างไร

เครื่อง BFS ปลอดเชื้อคืออะไร?

เทคโนโลยีการเติมเต็มการเป่าหรือเทคโนโลยี BFS ซึ่งอาจคุ้นเคยกับเรามากขึ้นได้รับการพัฒนามาตั้งแต่ปี 1960 อุปกรณ์ที่มีเทคโนโลยีนี้สามารถระเบิดวัสดุ PE หรือ PP ไปยังภาชนะบรรจุในการผลิตปลอดเชื้ออย่างต่อเนื่อง ในระหว่างการผลิตภาชนะบรรจุสามารถเติมและปิดผนึกออนไลน์ได้โดยอัตโนมัติด้วยความเร็วสูง เทคโนโลยีการผลิตหลายแห่งยังรวมเข้ากับเครื่องและเสร็จสิ้นภาชนะพลาสติกที่เป่าและการขึ้นรูปเติมเต็มการปิดผนึกและอื่น ๆ ภายใต้สภาพแวดล้อมที่ผ่านการฆ่าเชื้อ ดังนั้นเครื่อง BFS แบบบูรณาการสูงจึงสามารถนำเสนอด้วยต้นทุนการผลิตและการจัดการที่ต่ำความเสถียรในการทำหมันที่ดีคุณภาพของผลิตภัณฑ์สูงความเสี่ยงเล็กน้อยของการปนเปื้อนข้าม ฯลฯ เมื่อเทียบกับการเติมปลอดเชื้อแบบดั้งเดิมเทคโนโลยี BFS ช่วยให้กระบวนการทั้งหมดเป็นไปโดยอัตโนมัติและพลังงาน -การประหยัดเนื่องจากภาชนะพลาสติกเกิดขึ้นภายใต้อุณหภูมิสูงและกระบวนการล้างขวดและการฆ่าเชื้อจะถูกลบออก ดังนั้นเทคโนโลยี BFS จึงถือได้ว่าเป็นผู้นำ

จากมุมมองทางจุลชีววิทยาเทคโนโลยี BFS เป็นเทคโนโลยีชนิดหนึ่งที่มีการผลิตเกิดขึ้นในพื้นที่ที่ปิดล้อม การบูรณาการการขึ้นรูปและการปิดผนึกสามารถลดการแทรกแซงด้วยตนเองและบรรลุการผลิตปลอดเชื้อได้อย่างมากเนื่องจากส่วนที่น้อยที่สุดของเครื่องจะสัมผัสกับสภาพแวดล้อมภายนอก เทคโนโลยี BFS ถูกนำมาใช้เป็นเวลาประมาณ 30 ปีในโลก อัตราการปนเปื้อนของมันลดลงต่ำกว่า 0.1% จากข้อสรุปและการวิเคราะห์ของสื่อการเพาะเลี้ยงอัตราการปนเปื้อนของระบบ BFS เป็น 0.001%

องค์ประกอบของเครื่อง BFS

เครื่อง BFS ส่วนใหญ่ประกอบด้วยส่วนต่อไปนี้: 1) ระบบบีบพลาสติกว่างเปล่า (เพื่อประมวลผลเม็ดพลาสติกไปยังหลอดพลาสติกว่างเปล่า), 2) แม่พิมพ์ (สำหรับการขึ้นรูปขวด), 3) ระบบเติม การเป่าและฟอร์มภาชนะและเติมของเหลวผ่านการเติมหัว), 4) ระบบไฮดรอลิก (เพื่อขับแม่พิมพ์และยกของเครื่องบีบและขับเครื่องบีบเครื่องบนเครื่องบางเครื่อง) ยกเว้นสี่ส่วนหลักเหล่านี้เครื่องยังประกอบด้วยระบบพลังงานไฟฟ้า, ระบบนิวเมติก, ระบบสูญญากาศ, ระบบทำความเย็น, ระบบทำความสะอาดอนุภาค, ระบบเติมแรงดันเวลา, ระบบปิดผนึกด้านล่างเปล่า, ผลิตภัณฑ์ขั้นสุดท้ายและระบบปลดขยะและระบบ CIP/SIP .

โครงสร้างของเครื่อง BFS

1. เชื้อรา การตอบกลับ โครงสร้าง

เครื่อง BFS เป็นปกติของโครงสร้างแม่พิมพ์แบบลูกสูบ นอกจากนี้ยังสามารถจำแนกได้ด้วยปัจจัยต่าง ๆ เช่นการขับขี่มอเตอร์หรือการขับขี่ไฮดรอลิกโดยโหมดการขับขี่ที่สำคัญการกรองประสิทธิภาพสูงหรือการฆ่าเชื้อทางอากาศและการกรองโดยอุปกรณ์อาบน้ำระดับ A-A อุปกรณ์อาบน้ำระดับ Air-A ติดตั้งอยู่บนเครื่อง BFS เสมอ มันสามารถตอบสนองความต้องการของระดับความสะอาดผ่านตัวกรองการฆ่าเชื้อ อุปกรณ์สามารถนำอากาศออกจากห้องสะอาดและกรองด้วยการกรองหลักและจากนั้นโดย0.2μmตัวกรองการฆ่าเชื้อของอากาศ ความสะอาดของอากาศที่ผ่านการกรองสามารถไปถึงระดับ A และอากาศจากนั้นเข้าสู่กล่องฝักบัวอากาศระดับ A จากนั้นอากาศที่ปราศจากแบคทีเรียจะถูกเป่าออกมาที่กล่องอาบน้ำอากาศและครอบคลุมสถานีเติมเพื่อสร้างม่านลมที่พอร์ตไส้ซึ่งสามารถป้องกันหัวไส้และพอร์ตไส้

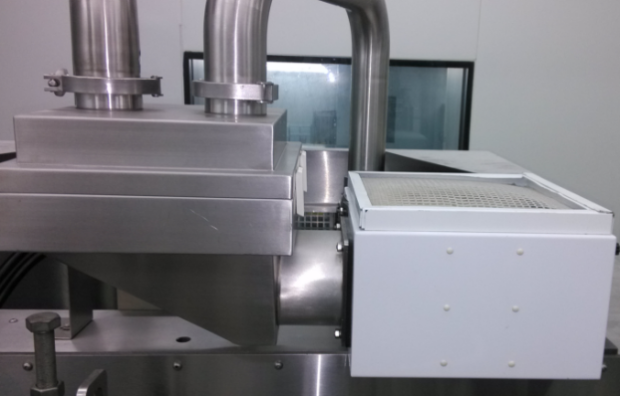

การกรองที่มีประสิทธิภาพสูง

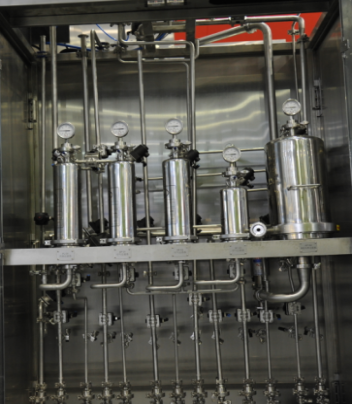

ตัวกรองการทำหมันอากาศ

2. เชื้อรา เกี่ยวกับการหมุน โครงสร้าง

เครื่อง BFS ยังสามารถจัดเรียงตามปริมาณเชื้อราให้เป็นโครงสร้างโรตารี่ที่หลากหลายและโครงสร้างโรตารี่แบบ uni-mould สถานีเติมสามารถแสดงในภาพต่อไปนี้ เครื่อง BFS แบบโรตารี่หลายแบบสามารถมีเอาต์พุตได้สูงสุด 30000 ขวด/ชั่วโมงเมื่อปริมาตรขวดเท่ากับหรือเล็กกว่า 2ml ด้วยเหตุนี้จึงเป็นตัวเลือกแรกสำหรับการผลิตขนาดใหญ่ของยาหยอดตาและการฉีดขนาดเล็ก

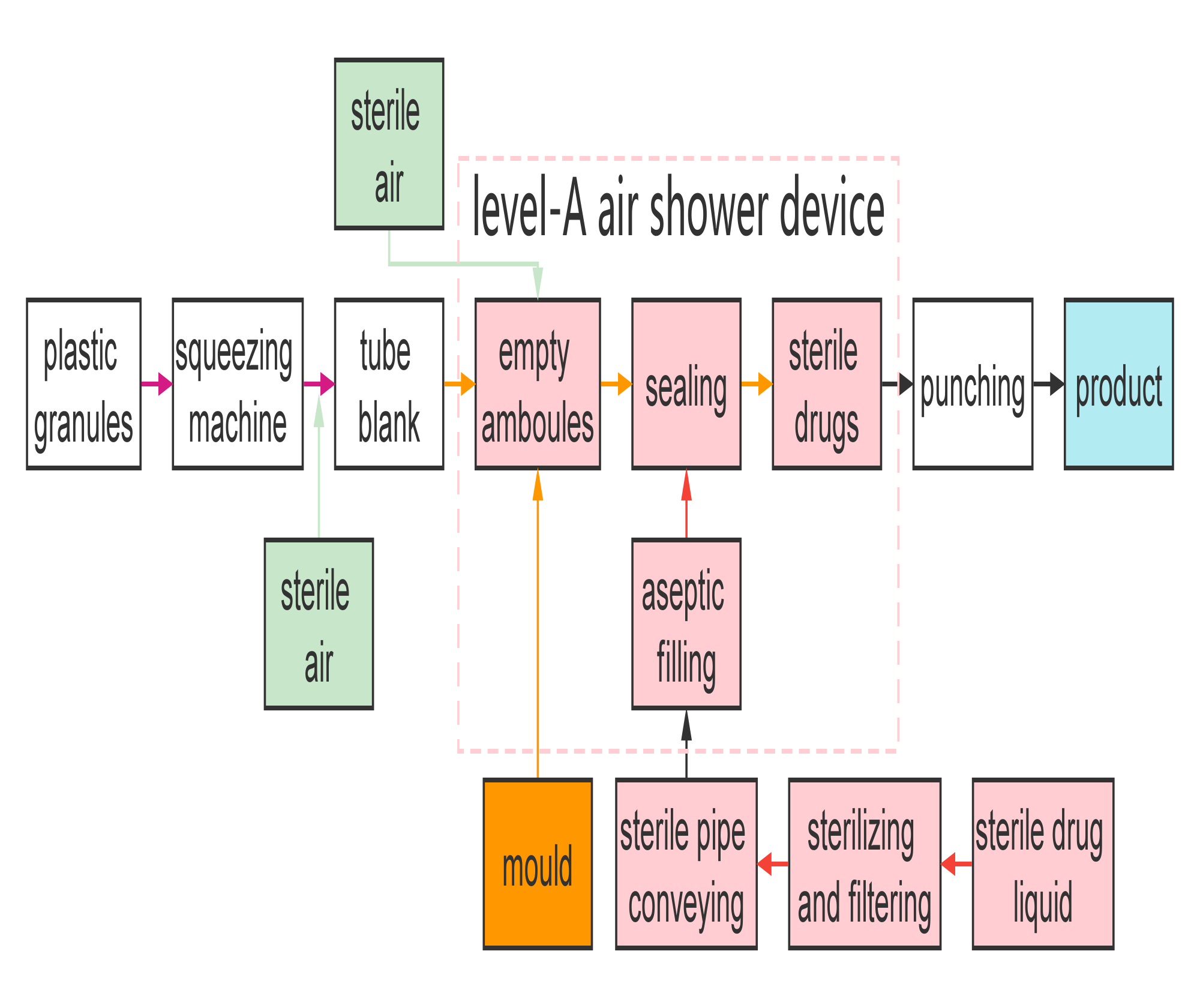

แผนภูมิการไหลของเครื่อง BFS

การผลิต BFS ส่วนใหญ่แบ่งออกเป็นสามกระบวนการคือการบีบและการขึ้นรูปการเติมปลอดเชื้อและการปิดผนึก

1) บีบและก่อตัวขึ้น

เม็ดพลาสติกถูกบีบให้เป็นท่อว่างเปล่าโดยสว่านแบบหมุนเมื่ออุณหภูมิสูงถึง 170 ° C ถึง 230 ° C และความดันถึง 350 บาร์ ท่อว่างเปล่าได้รับการปกป้องโดยอากาศที่ผ่านการฆ่าเชื้อและเข้าสู่แม่พิมพ์ เมื่อหลอดว่างเปล่ามีความยาวแน่นอนแม่พิมพ์จะปิดเพื่อปิดผนึกด้านล่างที่ว่างเปล่าและตัดช่องว่าง ด้านบนที่ว่างเปล่าอยู่ในตำแหน่งโดยการเปิดคลิปถือและช่องว่างยังคงได้รับการปกป้องด้วยอากาศที่ผ่านการฆ่าเชื้อ

2) ไส้ปลอดเชื้อ

แม่พิมพ์ที่มีช่องว่างจะถูกถ่ายโอนไปยังสถานีเป่าและปิดผนึกอย่างรวดเร็ว จากนั้นอุปกรณ์อาบน้ำระดับ Air-A สามารถเป่าลมที่ผ่านการฆ่าเชื้อเพื่อป้องกันการเป่าเติมและปิดผนึกสถานี หัวเป่าสามารถลดลงไปที่คอภาชนะได้อย่างรวดเร็วและเป่าช่องว่างด้วยอากาศบีบอัดที่ผ่านการฆ่าเชื้อ (หรือการดูดฝุ่นสำหรับภาชนะขนาดเล็ก) เพื่อสร้างช่องว่างให้กับขวดที่มีรูปร่างแม่พิมพ์ ยาของเหลวซึ่งถูกวัดโดยระบบความดันเวลาจะถูกเติมลงในขวดทันทีและอากาศที่ผ่านการฆ่าเชื้อในขวดหมดลง

3) การปิดผนึก

เมื่อหัวเป่าและการเติมถูกดึงกลับแม่พิมพ์จะปิดและปิดผนึกขวด หลังจากปิดผนึกแม่พิมพ์จะเปิดขึ้นและขวดจะถูกปล่อยออกมา อุปกรณ์จากนั้นเริ่มวงจรการผลิตอื่นซ้ำ ๆ

หลักการผลิตที่ผ่านการฆ่าเชื้อ สำหรับเครื่อง BFS

1) ขวดเกิดขึ้นที่ความดันสูงและอุณหภูมิสูงจากเม็ดพลาสติกที่ละลายและบีบ อากาศที่ผ่านการฆ่าเชื้อสามารถป้องกันพื้นผิวด้านในของช่องว่างและตรวจสอบให้แน่ใจว่าการฆ่าเชื้อของขวด

2) ใช้เวลาไม่ถึง 13 วินาทีในการทำรอบการเติมในขณะที่ขวดยังคงปิดผนึกเพียง 2 ถึง 4 วินาทีซึ่งหมายความว่าของเหลวจะสัมผัสกับอากาศเป็นเวลาที่สั้นลง

3) ท่อสำหรับการถ่ายโอนของเหลวถูกทำความสะอาดโดย CIP/SIP และค่า F0 ของพวกเขาไม่น้อยกว่า 8 ระบบยังอยู่ในความดันบวกเสมอ สำหรับความผิดปกติใด ๆ ระบบสามารถเตือนภัยและล็อคโปรแกรมที่กำลังทำงานเพื่อหลีกเลี่ยงการปนเปื้อนภายนอกอย่างมีประสิทธิภาพและรักษาเชื้อโรคของเหลว

เครื่อง BFS มีอุปกรณ์อาบน้ำระดับ Air-A รวมถึงอุปกรณ์ควบคุมเช่นหน้าจอสัมผัส PLC และอื่น ๆ อุปกรณ์ควบคุมเหล่านี้สามารถเติมเต็มระบบอัตโนมัติของเครื่องและสร้างการเชื่อมโยงระบบต้นน้ำและปลายน้ำที่เป็นไปได้ ดังนั้นระบบการผลิตเหล่านี้สามารถทำงานโดยอัตโนมัติและซิงโครนัสซึ่งสามารถป้องกันการผลิตปลอดเชื้อจากการแทรกแซงด้วยตนเองและให้การรับประกันการฆ่าเชื้อในระดับที่สูงขึ้นในระดับที่มากที่สุด

การผลิต BFS ดำเนินการในห้องพักระดับ C ได้รับการปกป้องโดยอุปกรณ์อาบน้ำระดับ A-A Air Shower, การเป่า, การเติมและการปิดผนึกสถานีเติมเต็มและปิดผนึกเพื่อหลีกเลี่ยงความเสี่ยงของการปนเปื้อนรองไปยังของเหลวหลังจากเติม นอกจากนี้การควบคุมการทำความสะอาดแบบออนไลน์และการฆ่าเชื้อโดยอัตโนมัติช่วยให้เครื่อง BFS สามารถลดปริมาณอนุภาคที่ไม่ละลายน้ำในของเหลวและการปนเปื้อนการควบคุมจากจุลินทรีย์และแหล่งความร้อนไปยังภายนอกมากที่สุด

แอปพลิเคชันสำหรับขวดและเทคโนโลยี Asptic BFS

เทคโนโลยี Asptic BFS สามารถนำไปใช้กับแพ็คเกจที่ผ่านการฆ่าเชื้อของยาที่ฉีดได้เช่นผลิตภัณฑ์จักษุแพทย์ยาทางเดินหายใจ (สูดดม) ยาชีววิทยาและวัคซีน แพ็คเกจอาจมีขนาดเล็กขนาดเล็กของแอมป์หรือขวดขนาดเล็ก

ในตลาดตอนนี้หลอดขนาดโมโนแอมป์แอมดีแอมดีได้รับความนิยมมากขึ้นเรื่อย ๆ เช่นของเหลวน้ำเชื่อมในช่องปากอาหารผลิตภัณฑ์เครื่องสำอางผลิตภัณฑ์เครื่องสำอาง เราสามารถดูรูปภาพผลิตภัณฑ์ต่อไปนี้:

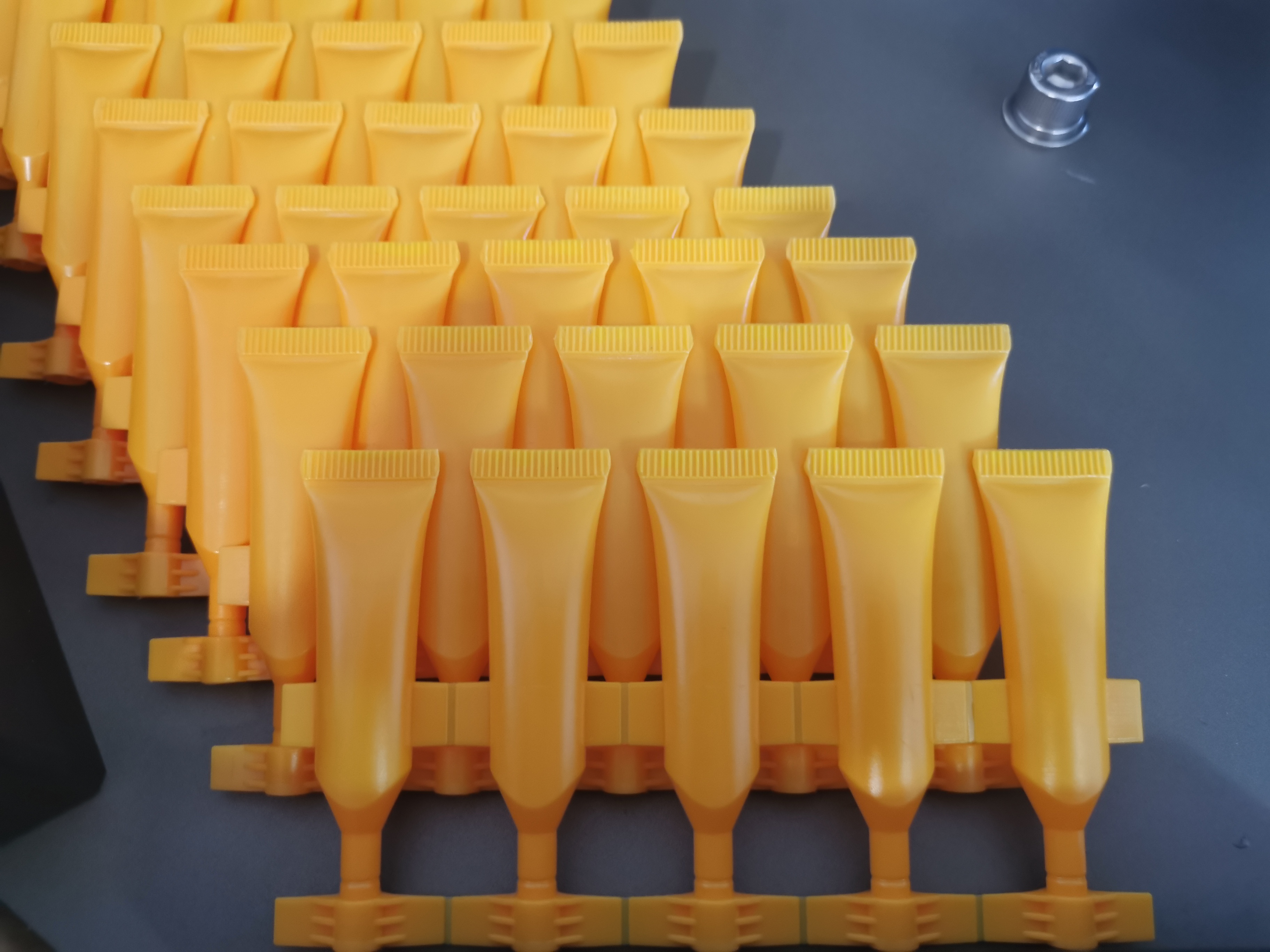

หลอดแถบสำหรับผลิตภัณฑ์เครื่องสำอาง

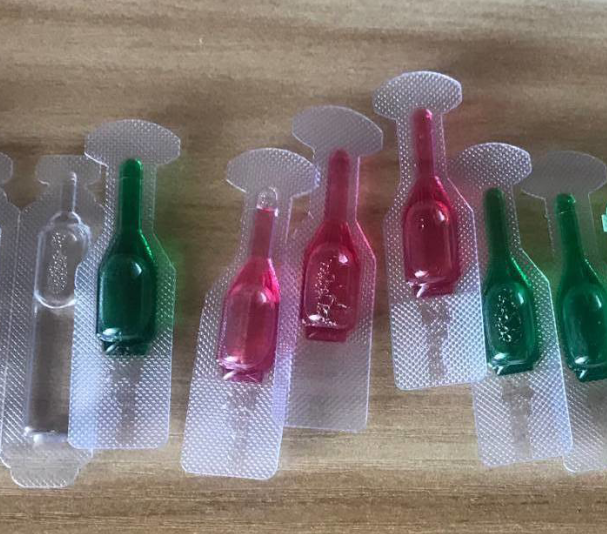

แอมป์ขนาดโมโนสำหรับของเหลวขนาดเล็ก

วิธีเลือกเครื่องจักรสำหรับแพ็คเกจของเหลวขนาดโมโนของคุณสำหรับปริมาณขนาดเล็กโปรดหันไปหาไฟล์ หน้าผลิตภัณฑ์ สำหรับรายละเอียดของเครื่องเพิ่มเติม เราจะสรุปคำแนะนำเพิ่มเติมเกี่ยวกับการเปรียบเทียบสำหรับแพ็คเกจ 3 ประเภทนี้ในบทความที่จะมาถึง
