ภาพวาดและโครงสร้างของ N95 Making Machine II

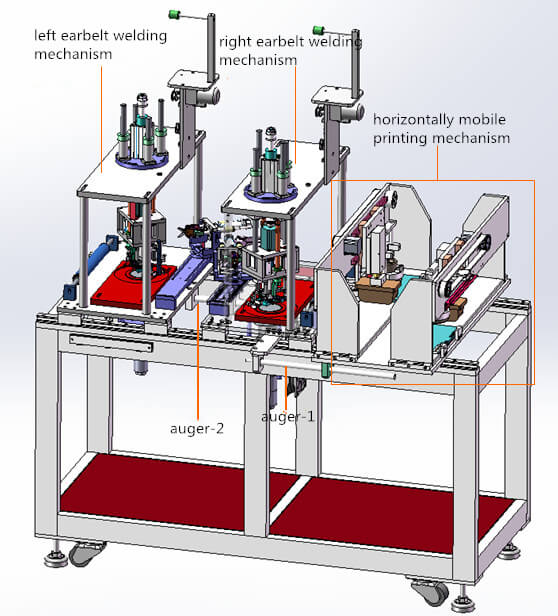

1. สถานีพิมพ์และสถานีเชื่อมหูฟัง

สถานีทั้งสองนี้เชื่อมโยงกันดังนั้นพวกเขาจึงวิเคราะห์ที่นี่ด้วยกัน

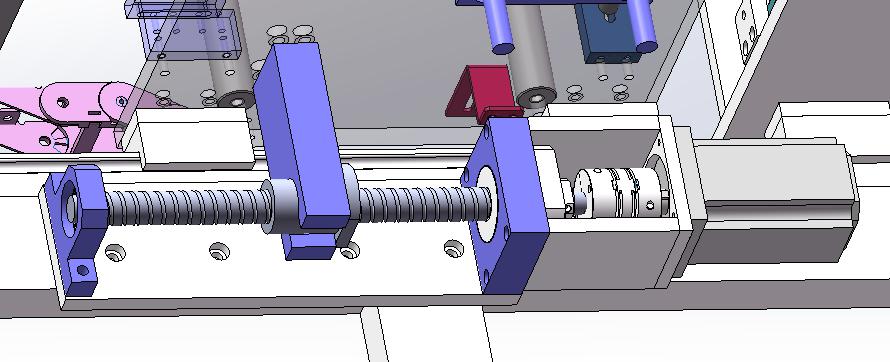

จะเห็นได้ว่ามีการใช้สว่านสองตัวเพื่อเชื่อมต่อกลไกการเชื่อมหูฟังซ้ายและขวา ในขณะเดียวกันพวกเขาก็ย้ายไปตามแนวทางในเฟรมเครื่อง คนขับคือเซอร์โวมอเตอร์และกลไกสกรูใต้กรอบเครื่อง

แต่ทำไมพวกเขาถึงเคลื่อนไหว?

เหตุผลก็คือ: วัสดุผ้ากำลังก้าวไปข้างหน้าในขณะที่กลไกการพิมพ์มือถือและกลไกการเชื่อมหูฟังควรติดต่อวัสดุในระหว่างการใช้งาน ดังนั้นจึงไม่ควรมีการเคลื่อนไหวแบบสัมพัทธ์ระหว่างกลไกและวัสดุเหล่านี้ในขณะที่สัมผัส ด้วยเหตุนี้กลไกการพิมพ์มือถือและกลไกการเชื่อมหูฟังควรก้าวไปข้างหน้าด้วยวัสดุและกลับมาหลังจากแยกออกจากวัสดุ

1) สถานีพิมพ์มือถือ

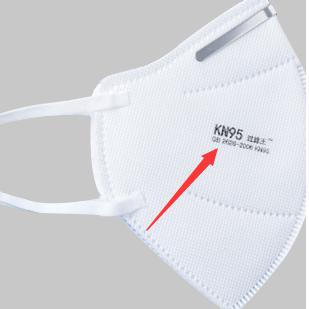

เราสามารถค้นหาข้อความเกี่ยวกับ N95 เช่นนี้:

มันถูกพิมพ์โดยสถานีนี้อย่างแน่นอน

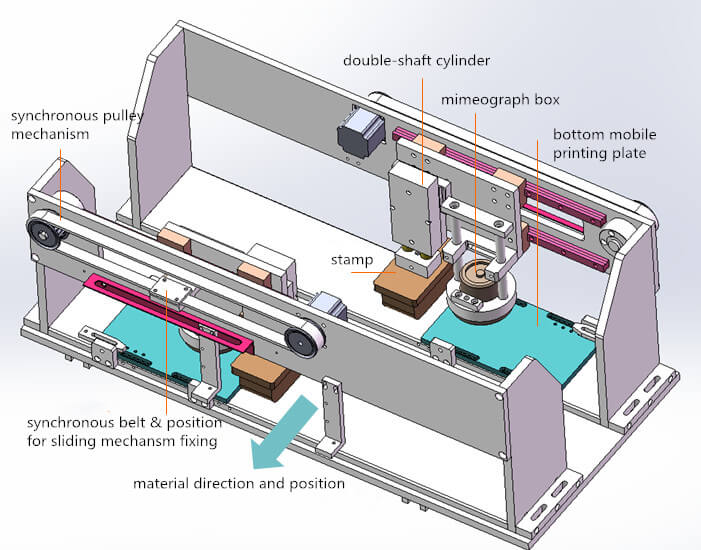

ต่อไปนี้เป็นโครงสร้างเฉพาะ:

ก่อนอื่นหลักการทำงานของกลไกการพิมพ์มือถือทั้งซ้ายและขวานั้นเหมือนกัน

กล่องประทับด้านหลังและกล่อง mimeograph นั้นขับเคลื่อนด้วยเข็มขัดแบบซิงโครนัสและกลไกคู่มือ มอเตอร์ไดรฟ์รอกแบบซิงโครนัสเพื่อแก้ไขกลไกการเลื่อนและซิงโครนัสเพื่อให้สามารถเคลื่อนที่เชิงเส้นได้

. ลำดับการเคลื่อนไหว (เทคนิค)

A) การเคลือบสีบนแผ่นมือถือด้านล่างพร้อมกล่อง mimeograph;

b) แสตมป์ย้ายไปด้านบนของแผ่นมือถือ; กระบอกสูบสองเพลาลดลงและกดตราประทับเพื่อติดสี

c) ในที่สุดแสตมป์จะเลื่อนขึ้นไปที่วัสดุ ทรงกระบอกสองเพลาลดลงและมีการประทับตราลงบนวัสดุ

2) สถานีเชื่อมหูฟัง

กลไกการเชื่อมหูฟังซ้ายและขวามีโครงสร้างและหลักการทำงานเหมือนกัน แต่ตำแหน่งตรงข้าม

การดำเนินการไหล:

a) earbelt ถูกเลี้ยงด้วยกลไกการให้อาหารและดึงไปยังกลไกการเชื่อม;

b) กลไกการดึงและการเชื่อมหูฟังดึงหูฟังแล้วกลไก Sheraing กรรไกรมัน;

c) ในที่สุดกลไกการเชื่อมเชื่อมหูฟังบนหน้ากาก

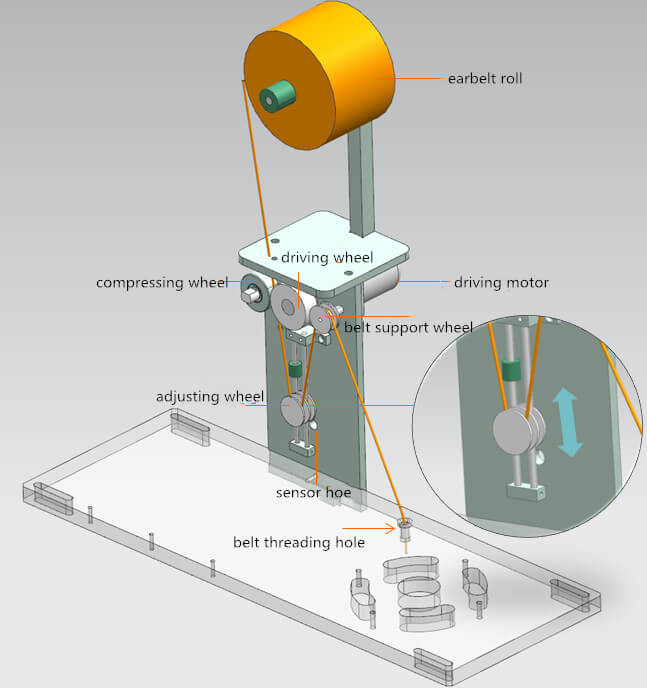

. กลไกการให้อาหารหูฟัง

Earbelt Path: Earbelt Roll → Driving Wheel และล้อบีบ

การบีบอัดล้อบีบอัดหูฟังลงบนล้อขับ เมื่อขับเคลื่อนล้อหมุน Earbelt จะเคลื่อนที่ลง ที่ปลายอีกด้านหนึ่ง Earbelt เชื่อมต่อกับกลไกการดึงผ่านรูเกลียว อย่างไรก็ตามความเร็วในการปล่อย Earbelt จะไม่สอดคล้องกับความเร็วในการดึง ในกรณีนี้การปรับล้อมีบทบาทในการปรับความตึงของหูฟัง

หากปล่อยออกมา Earbelt จะหลวมและการปรับล้อจะตกลงมาจนกว่าเซ็นเซอร์จะตรวจพบ จากนั้นขับมอเตอร์หยุด ในขณะเดียวกันกลไกการดึงจะยังคงดึงหูฟังและยกล้อปรับ เมื่อเซ็นเซอร์ไม่ตรวจจับล้อรถขับจะเริ่มเขียนอีกครั้งและขับ Earbelt ให้ปล่อยออกมา การเคลื่อนไหวที่ปล่อยออกมานี้ซ้ำ

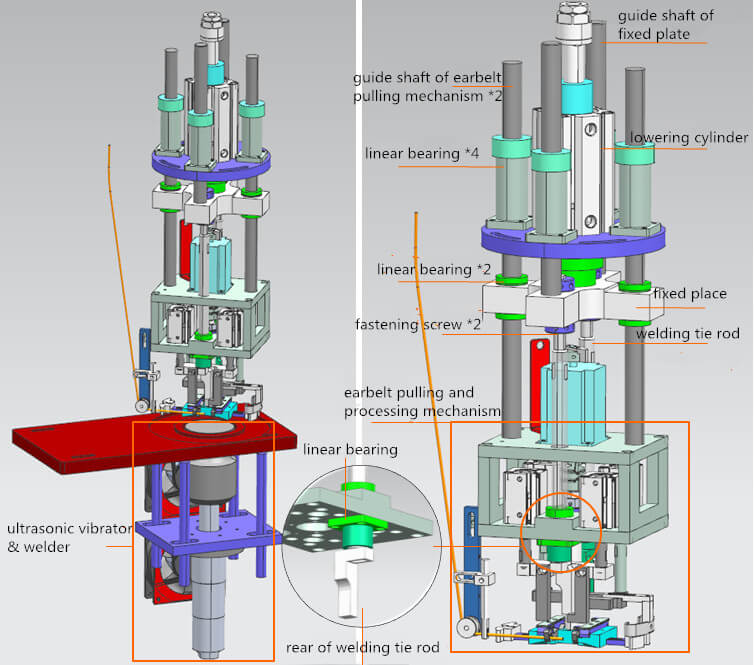

ข. กลไกการดึงและการเชื่อมหูฟัง

A) บางส่วนเชื่อมต่อกันอย่างไร?

• แผ่นยึดทรงกระบอกที่ลดลง

• การเชื่อมแท่งเชื่อมถูกล็อคบนแผ่นยึดผ่านสกรูล็อค

• การเคลื่อนไหวระหว่างแท่งเชื่อมเชื่อมและกลไกการดึงหูฟังและกลไกการประมวลผลนั้นสัมพันธ์กัน แต่ถ้าก้านยกไปที่ด้านล่างที่สัมผัสกับกลไกกลไกทั้งหมดจะถูกยกขึ้น

b) หลักการของการเคลื่อนไหวแนวตั้ง:

• การลดกระบอกสูบกดลงแผ่นยึด

• การยึดแผ่นดันก้านเชื่อมเชื่อมลง

• กลไกการดึง Earbelt จัดขึ้นโดยการเชื่อมแท่งเชื่อมต่อเนื่องจากแรงโน้มถ่วง;

• เมื่อดึงก้นกลไกกระบอกสูบที่ลดลงจะผลักแท่งเชื่อมเชื่อมลงจนกระทั่งก้นก็เช่นกัน

• ตัวขับเคลื่อนทรงกระบอกที่ลดลงแผ่นเพื่อเลื่อนขึ้น;

• การยึดแผ่นไดรฟ์แท่งเชื่อมเชื่อมเพื่อเลื่อนขึ้น; จากนั้นปลายก้านสัมผัสกับกลไกการดึงหูฟังและทั้งสองส่วนก็เลื่อนขึ้นมาด้วยกัน

• พวกเขาย้ายไปที่ขีด จำกัด ของกระบอกสูบ

c) กลไกการดึงและการเชื่อมหูฟัง

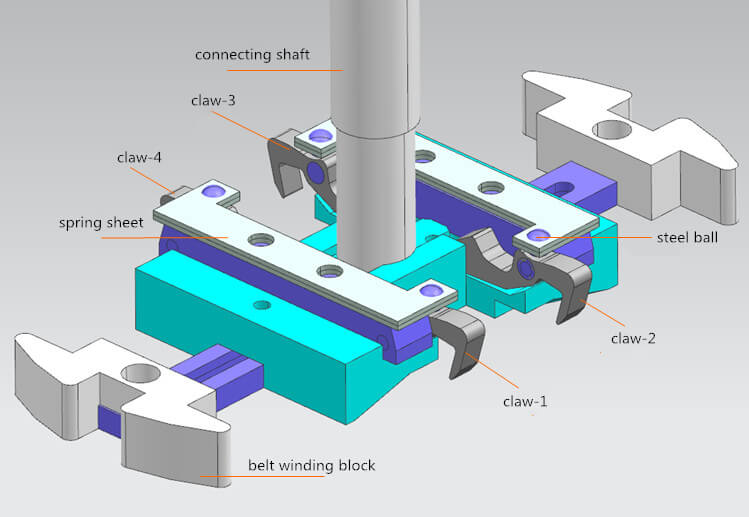

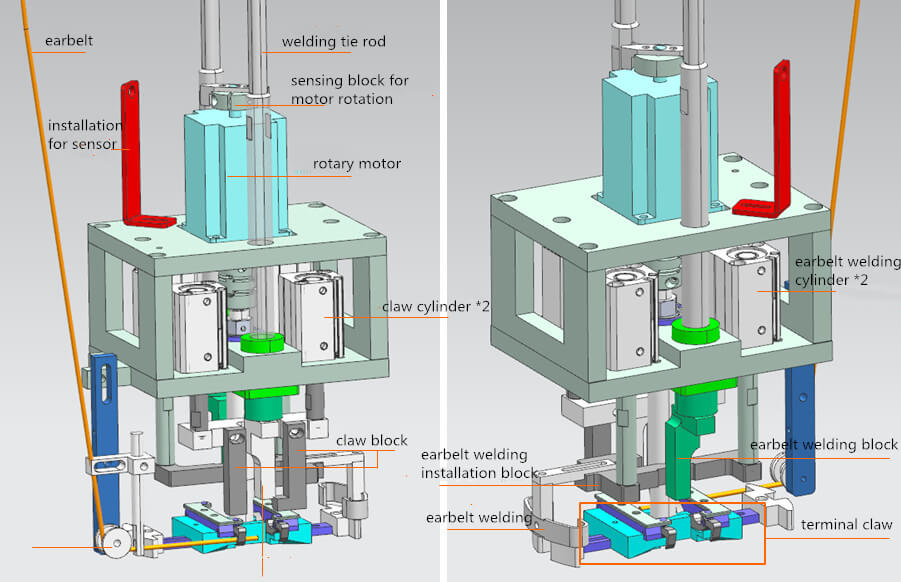

นี่คือรูปภาพของกลไกการดึงและการประมวลผลของหูฟังจากสองมุมและภาพต่อไปนี้เป็นภาพรายละเอียดของเทอร์มินัลกรงเล็บ:

ผม. ฟังก์ชั่นของบางส่วน

• เซ็นเซอร์ให้ความร่วมมือกับมอเตอร์โดยตรวจจับการตรวจจับบล็อกสำหรับการหมุนมอเตอร์เพื่อควบคุมมุมการหมุน (180 °ต่อครั้ง)

• สถานะของฤดูใบไม้ผลิสามารถเก็บไว้ได้โดยลูกเหล็ก (หากถูกกดโดยกรงเล็บบล็อกฤดูใบไม้ผลิจะไม่เกิดใหม่)

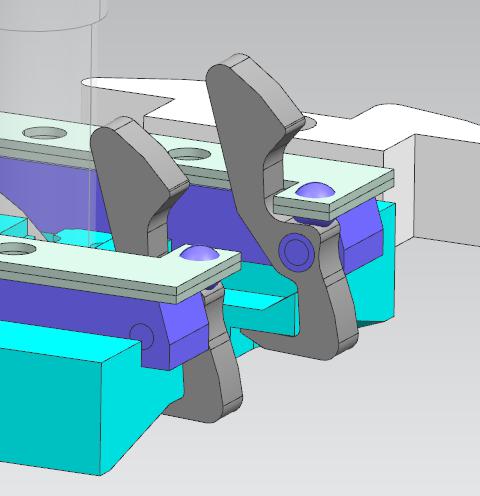

• กรงเล็บจะเป็นแบบนี้หลังจากถูกกดโดยกรงเล็บบล็อก (Earbelt สามารถกดได้ในกรณีที่คลาย):

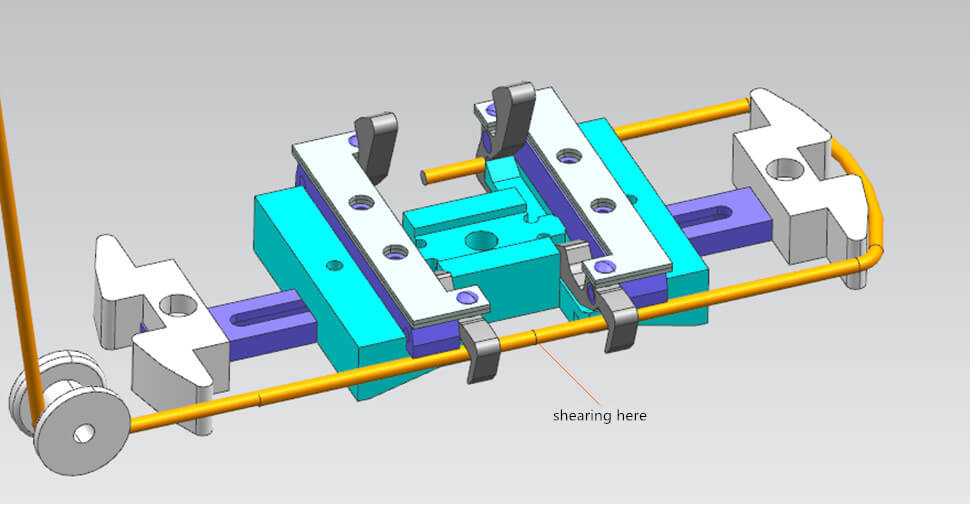

ii. คำสั่งทำงาน (สำคัญที่สุด)

• ในตอนแรก Earbelt ถูกกดโดย Claw-1;

• มอเตอร์หมุนขับเคลื่อนเทอร์มินัลเทอร์มินัลหมุนเป็นเวลา 180 ° จากนั้น Claw-1 จะดึง earbelt ไปยังสถานะต่อไปนี้โดยอัตโนมัติ:

• กรงเล็บทรงกระบอกกรงเล็บกรงเล็บไปยังกรงเล็บที่ต่ำกว่าและกดหูฟัง จากนั้นกลไกการตัดหูฟังจะตัดหูฟังและกลับมาพร้อมกับบล็อกกรงเล็บ

• กลไกทั้งหมดลดลงจนกระทั่งบล็อกการเชื่อมหูฟังที่สองด้านกดปลายทั้งสองของหูฟัง

• Earbelt Welding blovk weld earbelt เข้าสู่หน้ากาก; Earbelt Welding Cylinder ผลักแถบเชื่อมลง ในขณะที่แถบกำลังกด earbelt บนบล็อกที่คดเคี้ยวออกไปแผ่นติดตั้งสำหรับแถบเชื่อมจะกดปลาย cocked ของ Claw-2,3 และ 4 เพื่อคืนค่ากรงเล็บทั้งสาม ในเวลาเดียวกันกรงเล็บสามารถปล่อย Earbelt เฉือน (หมายเหตุ: กรงเล็บ 1 ไม่ได้กด);

หมายเหตุ: ในการเคลื่อนไหวที่ตามมาแผ่นติดตั้งจะกดเฉพาะ Claw2 & 3

• กลไกทั้งหมดยก ในที่สุด Earbelt สามารถเชื่อมได้สำเร็จ กระบวนการข้างต้นทำซ้ำเพื่อให้ earbelt ถูกดึงและเชื่อมอย่างรวดเร็ว

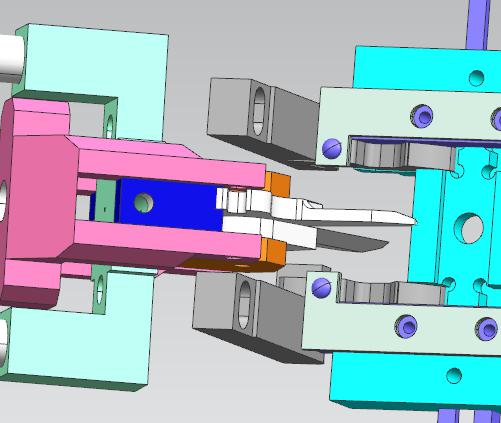

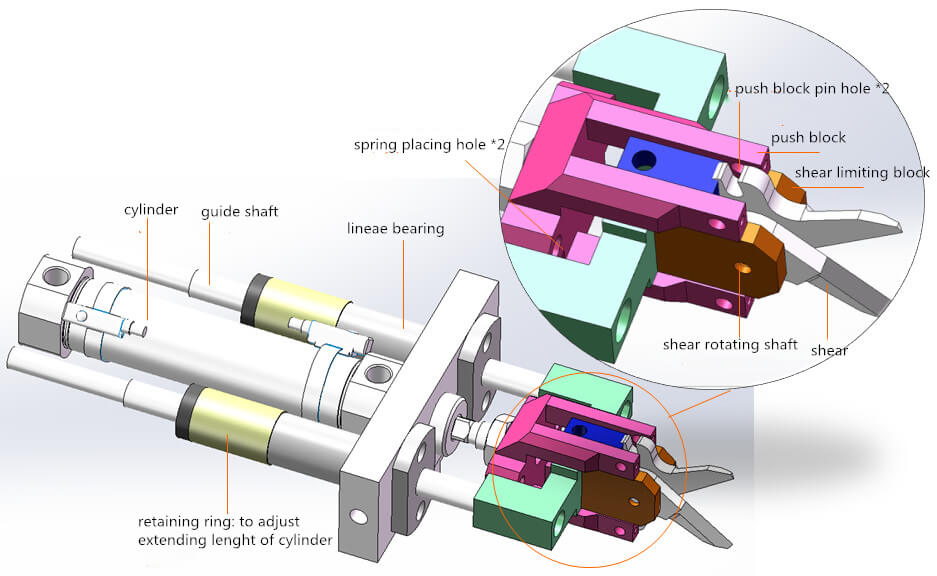

ค. กลไกการตัดหูฟัง

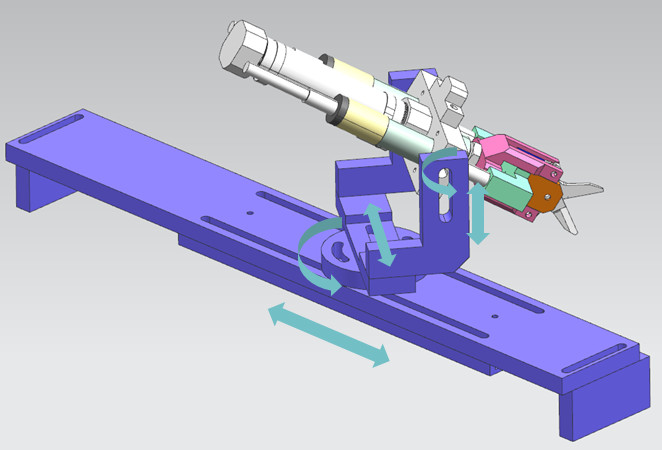

ส่วนสีม่วงใช้ในการปรับมุมและตำแหน่งของกลไก

มีหมุดในรูหมุดบล็อกแบบพุชและเพลาหมุนเฉือนในการผลิตที่ใช้งานได้จริง สปริงจะถูกวางไว้ในรูวางสปริง นอกจากนี้ยังไม่มีการเชื่อมต่อระหว่างบล็อกพุชชิ้นส่วนสีเขียวและการ จำกัด แรงเฉือน พวกเขาสามารถเลื่อน

a) คำสั่งการทำงาน:

• ทรงกระบอกผลักกลไกส่วนหน้าไปยังหูฟัง

• กระบอกสูบดันอย่างต่อเนื่องแม้ในขณะที่การ จำกัด แรงเฉือนบล็อกการติดต่อกรงเล็บสัมผัส (แสดงในภาพต่อไปนี้) แต่แรงเฉือนจะถูกผลักให้ปิดและเพื่อให้หูฟังถูกตัด;

• ในระหว่างการกลับมาสปริงจะแยกบล็อกผลักออกจากบล็อกการ จำกัด แรงเฉือนและแรงเฉือนจะเปิดให้เปิด

2. หน้ากากหมัดและสถานีประมวลผลขยะ

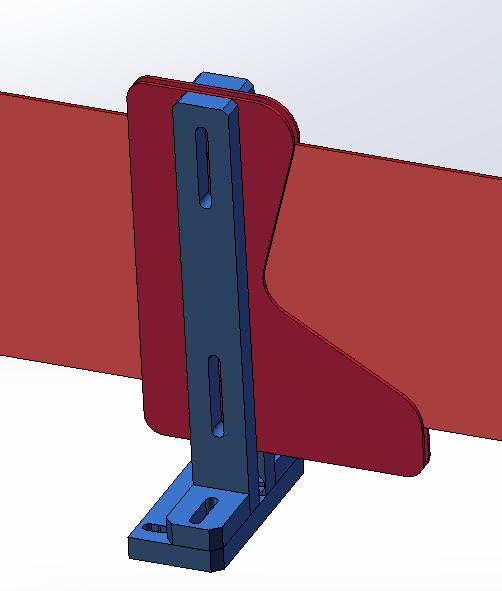

1) กลไกการพับหน้ากาก

อย่างที่เราทุกคนรู้ว่า KN95 ถูกพับ ที่จริงแล้วกลไกนี้ใช้ในการพับหน้ากาก

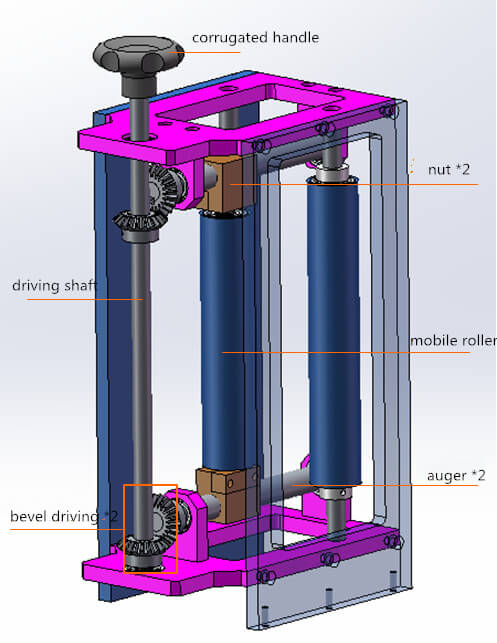

2) สถานีลูกกลิ้งไม่มีกำลัง

ด้ามจับลูกฟูกหมุนสามารถขับเพลาขับเพื่อหมุนได้ จากนั้น Auger ก็ถูกขับเคลื่อนให้หมุนโดยกลไกการขับขี่แบบเอียง ในที่สุดตำแหน่งของลูกกลิ้งมือถือสามารถปรับได้

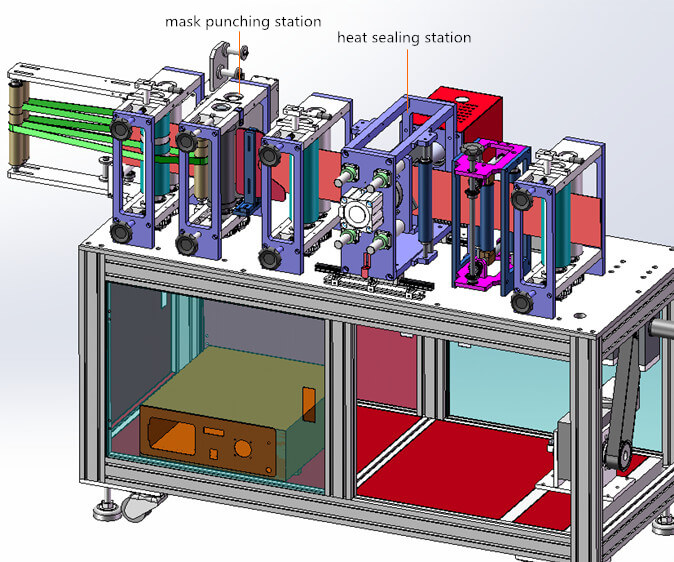

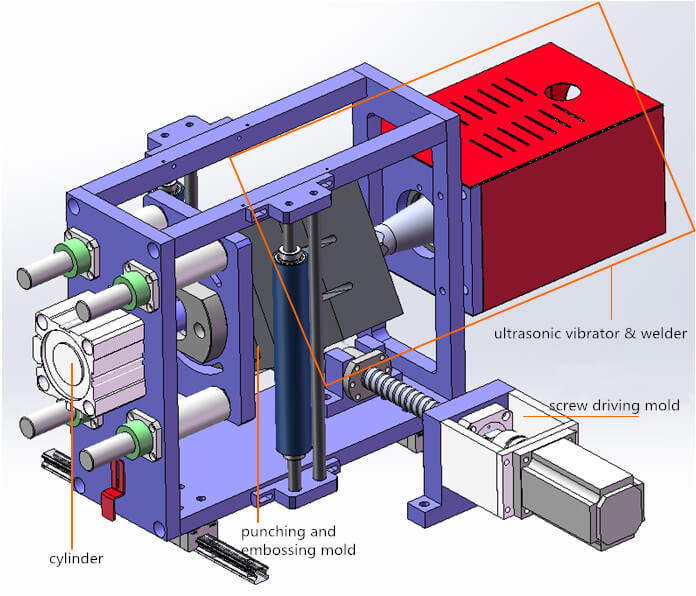

3) สถานีเจาะหน้ากาก

สกรูขับเคลื่อนแม่พิมพ์ขับเคลื่อนกลไกทั้งหมดเพื่อตอบสนองเพื่อให้แน่ใจว่าไม่มีการกระจัดของมาสก์ Mask ID ที่พับเก็บได้ด้วยอัลตราโซนิกและต่อย

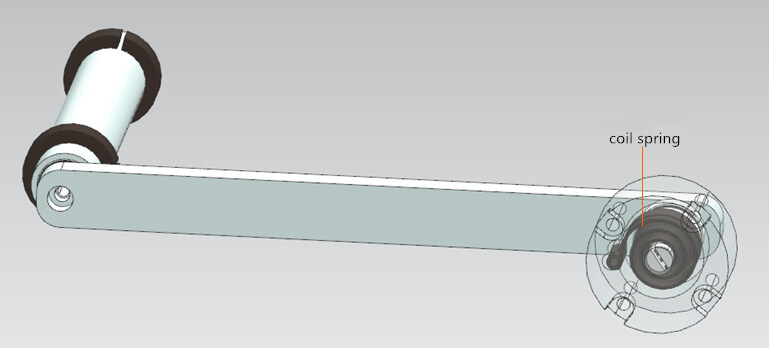

4) สถานีพลิกหูฟัง

ก่อนที่สถานีนี้ Earbelt จะหันหน้าลง แต่หูฟังของมาสก์ปลายทุกตัวเผชิญหน้า มันเป็นหน้าที่ของสถานีนี้: เพื่อพลิกหูฟัง

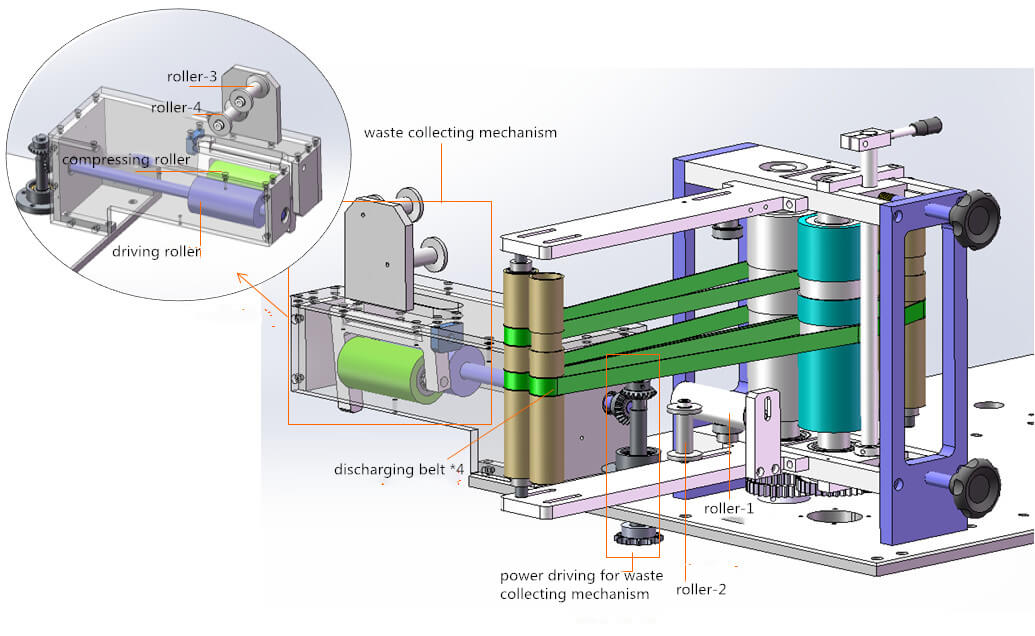

5) Mask Discharging Station

สายพานปลดปล่อยสามารถปล่อยหน้ากากออกได้ ของเสียต่อยจะถูกปล่อยออกมาตามลำดับ: Roller-1 → Roller-1 → Roller-3 → Roller-4 → Driving Roller & Compressing Roller

พลังของกลไกการเก็บของเสียมาจากเพลากำลังและส่งผ่านกลไกการเอียง แต่ต้นกำเนิดพลังงานของเพลากำลังคืออะไร?

จะเห็นได้ว่าแหล่งกำเนิดพลังงานคือเซอร์โวมอเตอร์และตัวลด พลังของพวกเขาสามารถส่งไปยังสถานีอื่น ๆ ผ่านเพลากำลัง

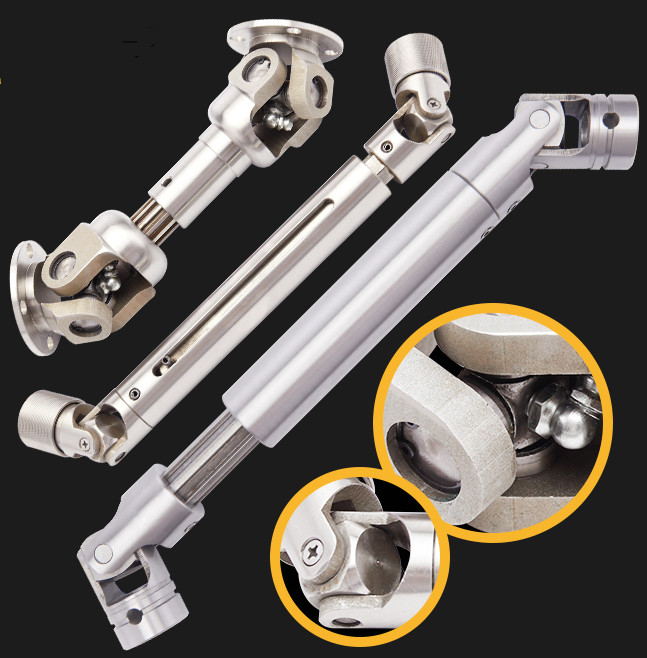

อุปกรณ์ประกอบด้วยเฟรมเครื่องหลายเฟรม เพื่อไม่รื้อเพลากำลังในขณะที่แยกออกจากกันการมีเพศสัมพันธ์สากลที่ยืดหยุ่นจะใช้ในสถานที่เชื่อมต่อ
