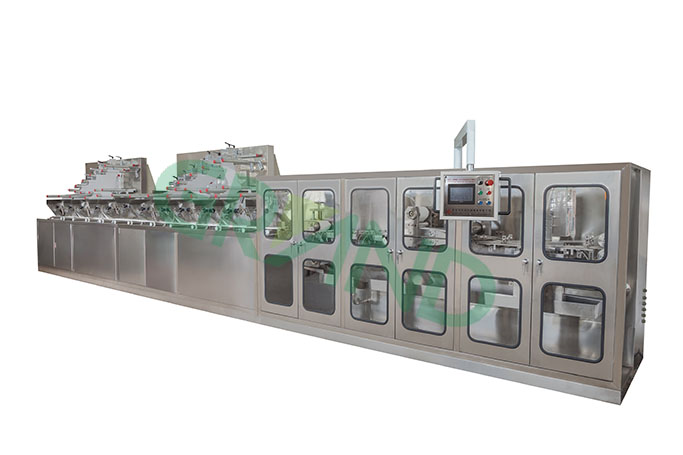

ผ้าเช็ดทำความสะอาดเปียกแบบอัตโนมัติเต็มรูปแบบและเครื่องบรรจุหีบห่อ

เครื่องพับเนื้อเยื่อเปียกอัตโนมัติเต็มรูปแบบ (30-120pcs/sachet)

1. กระบวนการผลิต:

ไม่ได้ทอผ้าคลี่คลาย - การตัดแนวตั้ง - การให้อาหารของเหลวทางการแพทย์ออนไลน์ - การตั้งค่าความยาว - การตัด - การตั้งค่าสแต็ก - เอาต์พุตผลิตภัณฑ์ขั้นสุดท้าย

2. พารามิเตอร์ทางเทคนิค

3. คุณสมบัติของเซอร์โว

1) 2 เซอร์โวของมิตซูบิชิ; โครงสร้างทางวิทยาศาสตร์และขนาดกะทัดรัด การดำเนินงานและการบำรุงรักษาที่สะดวก

2) ประตูความปลอดภัยอุปกรณ์หยุดฉุกเฉินและระบบป้องกันสัมพัทธ์ออกแบบตาม CE;

3) ชิ้นส่วนทางเทคนิคหลักผลิตขึ้นในศูนย์เครื่องจักรกลซีเอ็นซีและชิ้นส่วนไฟฟ้าหลักถูกซื้อจากแบรนด์ต่างประเทศ

4) มอเตอร์ควบคุมโดยตัวแปลงความถี่ การมีเพศสัมพันธ์สากลเป็นส่วนหลัก; การรวมกล่องเกียร์และเฟสเซอร์ การขับขี่ของเข็มขัดซิงโครนัส;

5) เฟสสามารถปรับได้ให้ซิงโครนัสกับเครื่อง

4. โครงสร้างหลัก

1) โครงสร้างเหล็กรวมถึงแผ่น SS และชิ้นส่วน SS;

2) ปรับได้สำหรับผ้าเช็ดทำความสะอาดที่จะโผล่ขึ้นมาหรือไม่;

3) การให้อาหารของเหลวผ่านพวย

4) ระบบการให้อาหารของเหลวประกอบด้วยบาร์เรล 400L SS สองตัวระบบผสมอย่างต่อเนื่องและระบบการไหลเวียนสำหรับปริมาณการให้อาหารของเหลวที่ปรับได้

5) ท่อบางส่วนทำจาก SS และอื่น ๆ เป็นท่อโปร่งใส

6) ระบบสแต็กสามารถสแต็กวัสดุได้อย่างราบรื่น

7) ระบบตัดวัตถุดิบ ความยาวที่ปรับได้ (บน PLC);

8) เซอร์โวมอเตอร์เพื่อปรับปริมาณการนับชิ้นและระบบการนับสแต็กที่สะดวก

9) ระบบขับขี่;

10) HMI;

11) การปลดปล่อยผลิตภัณฑ์สุดท้าย;

12) CE ของชิ้นส่วนไฟฟ้า;

13) ระบบป้องกันความปลอดภัย ระบบเบรกฉุกเฉิน เครื่องตัดที่ปลอดภัย การป้องกันประตูกระจก;

14) ระบบเซอร์โวของมิตซูบิชิ;

15) การนับอัตโนมัติ

16) บันทึกวันที่ผลิตอัตโนมัติ;

17) การขาดวัสดุที่น่าตกใจ

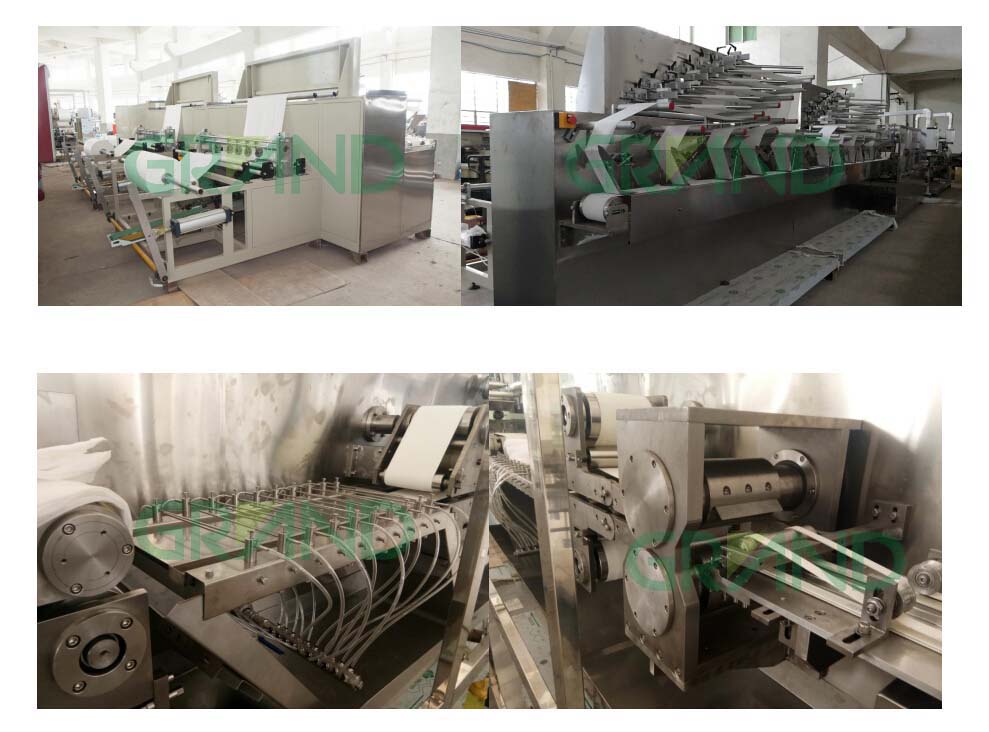

5. รูปถ่ายรายละเอียดของเครื่องจักร

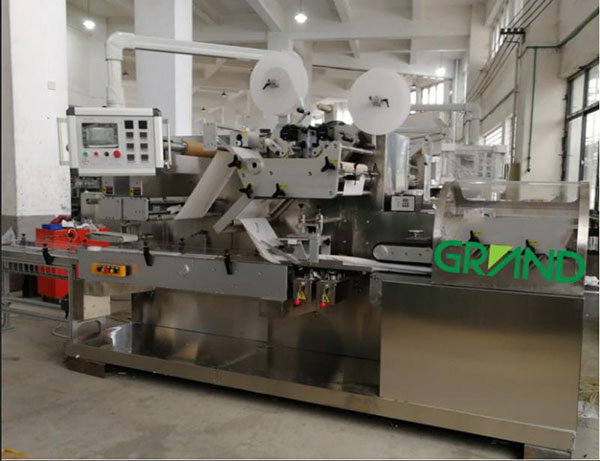

เครื่องบรรจุภัณฑ์ผ้าเช็ดทำความสะอาดแบบอัตโนมัติแบบอัตโนมัติ

1. ผลิตภัณฑ์

ผ้าเช็ดทำความสะอาดเปียกทารก

2. กระบวนการผลิต

การเชื่อมต่อกับเครื่องหลัก (HY -2700 Wipe Wipe Folding Machine) - ตัวป้อนวัสดุอัตโนมัติ - พอร์ตการให้อาหารเครื่องบรรจุ - การตั้งค่าความยาวของฟิล์ม - การเปิดป้ายติดฉลาก - การตั้งค่าตำแหน่งเปิด

3. พารามิเตอร์ทางเทคนิค

4. คุณสมบัติหลัก

1) การบรรจุความตึงของฟิล์มถูกควบคุมโดยใช้กลไก

2) มีการติดตั้งเครื่องฉลากสองเครื่องหนึ่งเครื่องสำหรับการติดฉลากเครื่องหมายหลักและอีกเครื่องสำหรับการติดฉลากเครื่องหมายปลอม

3) ฟิล์มบรรจุจะถูกหน้าต่างโดยอัตโนมัติ

4) อุปกรณ์การเข้ารหัสวันที่ร้อน

5) อุปกรณ์ปิดผนึกแนวนอนพร้อมอุปกรณ์การแทรกซึมของ Gusset เชิงกล);

6) แปดเพลาเซอร์โวมอเตอร์ควบคุมการให้อาหารฟิล์ม, การปิดผนึกแนวนอน, การเปิด, การติดฉลาก, การขยับส้อม, การให้อาหารวัสดุ, ฯลฯ ..

7) ตำแหน่งของการบรรจุซอง, หน้าต่าง, ฉลากและเครื่องหมายเครื่องหมายสามารถตั้งค่าบนหน้าจอสัมผัส;

8) อุปกรณ์ป้อนวัสดุอัตโนมัติ เมื่อความยาวของฟิล์มบรรจุจริงไม่ได้ตั้งค่าส้อมขยับในอุปกรณ์จะไม่ดันเนื้อเยื่อเปียก แต่ทำงานอีกครั้งหลังจากความยาวถูกต้อง ดังนั้นการเช็ดขยะที่เกิดจากการเชื่อมต่อฟิล์มหรือการพิมพ์ด้วยตนเองสามารถหลีกเลี่ยงได้เป็นส่วนใหญ่ (ไม่จำเป็นต้องมีการจัดตำแหน่งฉลากเมื่อฟิล์มเชื่อมต่อด้วยตนเองฟิล์มเดียวกันสามารถเชื่อมต่ออย่างไม่เป็นทางการโดยไม่มีอิทธิพลต่อการทำงานของเครื่องจักร)

9) ระบบการปิดผนึกแนวนอนติดตั้งฟังก์ชั่นการป้องกันการปิดเครื่องสำหรับแรงบิดมากเกินไปและวัสดุที่ถูกกดในระหว่างการปิดผนึกแนวนอน

10) หน้าจอสัมผัสสีและคอนโทรลเลอร์การเคลื่อนไหว;

11) ระบบควบคุม

A. ระบบควบคุมใช้ระบบ Mechatrolink สำหรับการเคลื่อนไหวหลายแกนและความเร็วสูง

B. ตัวควบคุมการเคลื่อนไหวล่าสุดของ Yaskawa ใช้สำหรับรอบการสแกนความเร็วสูงเพียง 0.5ms การประมวลผลข้อมูลอย่างรวดเร็วและการควบคุมความเร็วสูงและความแม่นยำ

C. ฟังก์ชั่นการควบคุมเฟสพิเศษของตัวควบคุมการเคลื่อนไหวของ Yaskawa ถูกนำไปใช้สำหรับตัวป้อนวัสดุอัตโนมัติเพื่อให้ได้รับการชดเชยตำแหน่งแบบซิงโครนัสและปรับตำแหน่งการให้อาหารวัสดุอย่างสะดวก

การปิดผนึก D.Horizontal มาพร้อมกับฟังก์ชั่นควบคุม CAM อิเล็กทรอนิกส์สำหรับการทำงานของเครื่องที่มีความเสถียรเชื่อถือได้และความเร็วสูงกว่า

E.Remote Monitor สามารถช่วยลูกค้าในการค้นหาและแก้ปัญหาได้ทันเวลา

12) เครื่องใช้ไฟฟ้าหลักซื้อจากแบรนด์ที่รู้จักกันดี

13) แชสซีเครื่องจักรกรอบ

5. ข้อมูลจำเพาะวัสดุ

6. การกำหนดค่าหลัก

1) การเปลี่ยนฟิล์มอัตโนมัติ: ตั้งค่าเครื่องหมายตาของฟิล์มซึ่งยังคงถ่ายทอดหลังจากนาที ตรวจพบเส้นผ่านศูนย์กลางม้วนเพื่อให้สามารถเปลี่ยนแปลงวัสดุบรรจุภัณฑ์ได้โดยอัตโนมัติ

2) การเปลี่ยนฉลากอัตโนมัติ: ตั้งค่าปริมาณฉลากเปิดต้นฉบับและปริมาณฉลากที่เหลือ เมื่อถึงตัวเลขจะมีการเปลี่ยนแปลงฉลากโดยอัตโนมัติ

3) เปิดอุปกรณ์การบรรจุฟิล์มซึ่งขับเคลื่อนโดยเซอร์โว;

4) อุปกรณ์ควบคุมความตึงของฟิล์มเชิงกล;

5) อุปกรณ์ขึ้นรูปฟิล์มบรรจุ;

6) อุปกรณ์การปิดผนึกฟิล์มแนวตั้ง

7) อุปกรณ์การให้อาหารฟิล์มบรรจุโดยเซอร์โว;

8) อุปกรณ์ปิดผนึกแนวนอนขับเคลื่อนโดยเซอร์โว; Servo Motors สองตัวทำงานโดยอัตโนมัติและซิงโครนัส;

9) ไฟฟ้าสามารถควบคุมได้โดยอัตโนมัติหรือด้วยตนเองสำหรับข้อกำหนดในทางปฏิบัติ

10) โหมดแมนนวล: ใช้ระหว่างการทดสอบเพื่อปรับทุกสถานีล่วงหน้า

11) เครื่องมีปุ่ม E-stop 2 ปุ่มในแนวนอน

7. รูปถ่ายรายละเอียดของเครื่องจักร

เครื่องติดฝาอัตโนมัติ

1. พารามิเตอร์ด้านเทคนิค

2. คุณสมบัติ

1) ใช้หุ่นยนต์ Scara ของ Delta มีการใช้กันอย่างแพร่หลายในผลิตภัณฑ์ของคอมพิวเตอร์การสื่อสารและผู้บริโภคอิเล็กทรอนิกส์ (3C) ด้วยความเร็วขั้นสูงความแม่นยำความเป็นเส้นตรงและแนวดิ่งหุ่นยนต์สามารถใช้เวลาติดกาวและติดอยู่บนแพ็คเกจเช็ดได้อย่างรวดเร็วและแม่นยำ

2) ระบบ e-visual: ระบบ DMV2000 e-visual ของ Delta ถูกนำมาใช้ ในฐานะที่เป็นแผงการทำงานที่เป็นมิตรกับมนุษย์รุ่นใหม่สามารถสร้างระบบตรวจจับภาพได้อย่างรวดเร็ว กล้องอินเทอร์เฟซ Cameralink ที่ใช้งานสามารถประมวลผลความเร็วสูงได้ การเชื่อมต่อการสื่อสาร PLC ภายในชุดสามารถเปลี่ยนข้อมูลได้โดยอัตโนมัติ กับพวกเขาอินเทอร์เฟซที่แสดงและแผงการทำงานในระหว่างการทำงานของเครื่องสามารถปรับแต่งสำหรับการทำงานที่ง่ายและสะดวก

3) หน้าจอสัมผัส: เป็นหน้าจอขนาด 7 นิ้ว พารามิเตอร์ของการรับตำแหน่งของฝา, ตำแหน่งกาว, รูปร่างการฉีดพ่นกาว (สี่เหลี่ยมผืนผ้า, แทร็กหรือรูปไข่), การชดเชยการติดฝา ฯลฯ สามารถปรับได้ทั้งหมดบนหน้าจอสัมผัส

4) แหล่งกำเนิดแสงภาพ: แหล่งกำเนิด LED อุตสาหกรรมซึ่งมีความน่าเชื่อถือมากกว่าแหล่งกำเนิดแสงที่อยู่อาศัย เวลาการสลายตัวจะขยายออกไปแหล่งกำเนิดแสงไม่ได้มีความทันสมัยและความแม่นยำดีขึ้น

5) การตรวจสอบ: จอภาพอุตสาหกรรมขนาด 15 นิ้วซึ่งเหมาะสำหรับการประชุมเชิงปฏิบัติการการผลิต

ตัวอย่างภาพถ่าย
