การวาดและโครงสร้างของเครื่องทำหน้ากาก N95

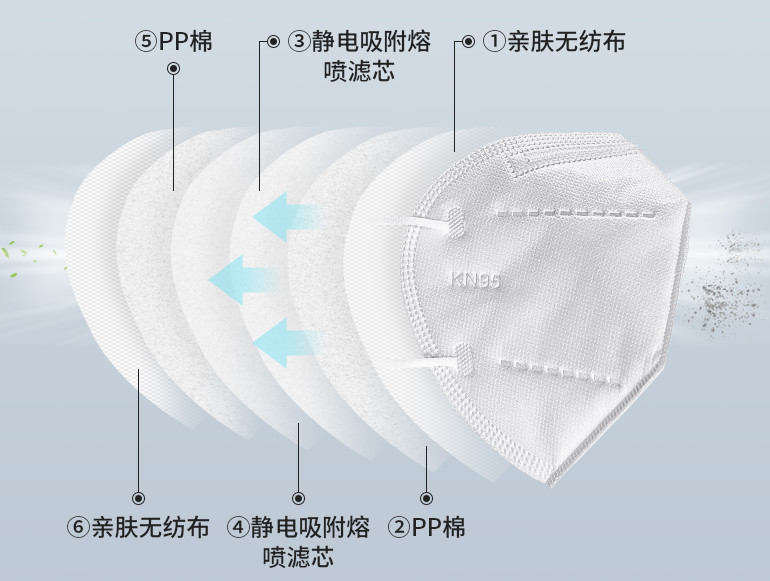

ในตลาด N95 มีหลายชนิด เครื่องหน้ากาก N95 ที่เราแนะนำในวันนี้หน้ากากผลิตภัณฑ์เป็นแบบนี้:

①ไม่เป็นมิตรกับผิวหนัง

② PP Cotton

③ตัวกรองการดูดซับด้วยไฟฟ้าสถิต

④ตัวกรองการดูดซับด้วยไฟฟ้าสถิต

⑤ PP Cotton

⑥ไม่เป็นมิตรกับผิวหนัง

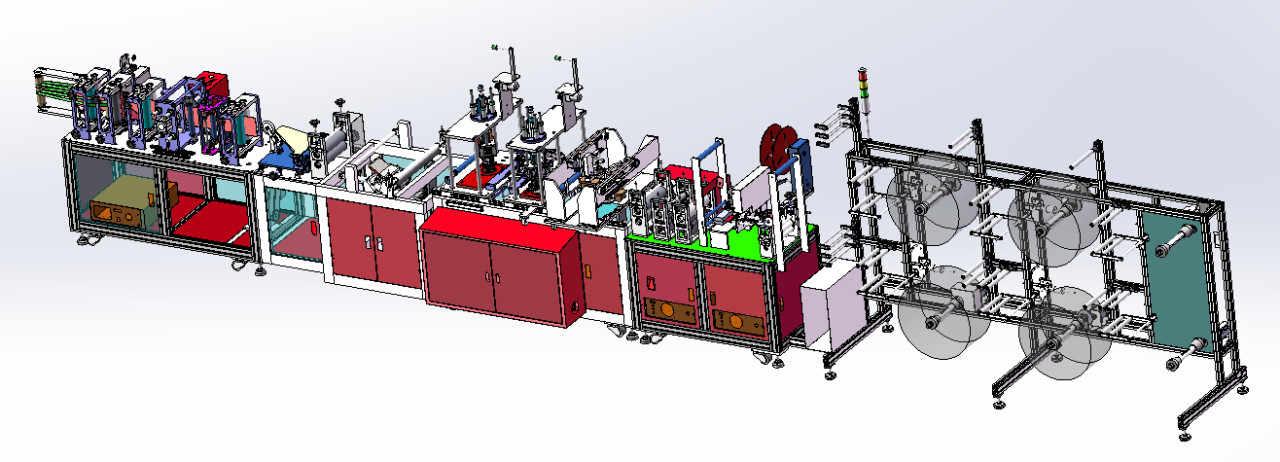

ภาพต่อไปนี้คือ axonometric:

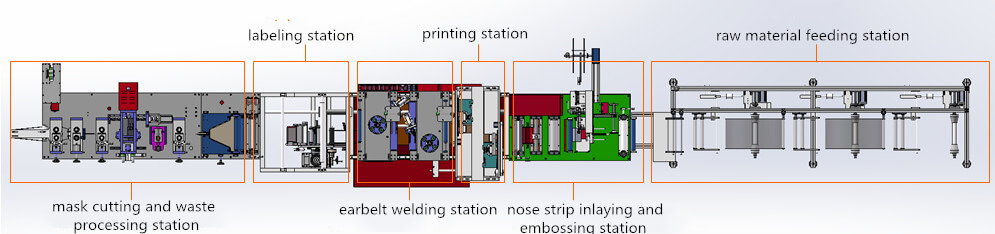

กระบวนการทั้งหมดมีการทำเครื่องหมายดังต่อไปนี้:

1. สถานีให้อาหารวัตถุดิบ

โดยทั่วไป N95 ประกอบด้วยผ้า 3-6 ชั้นและเครื่องหน้ากากนี้สามารถผลิตมาสก์ 6 ชั้น ปริมาณม้วนผ้าจะถูกกำหนดโดยเลเยอร์หน้ากากปลาย มีกี่ชั้นหน้ากากผ้าม้วนกี่ม้วน

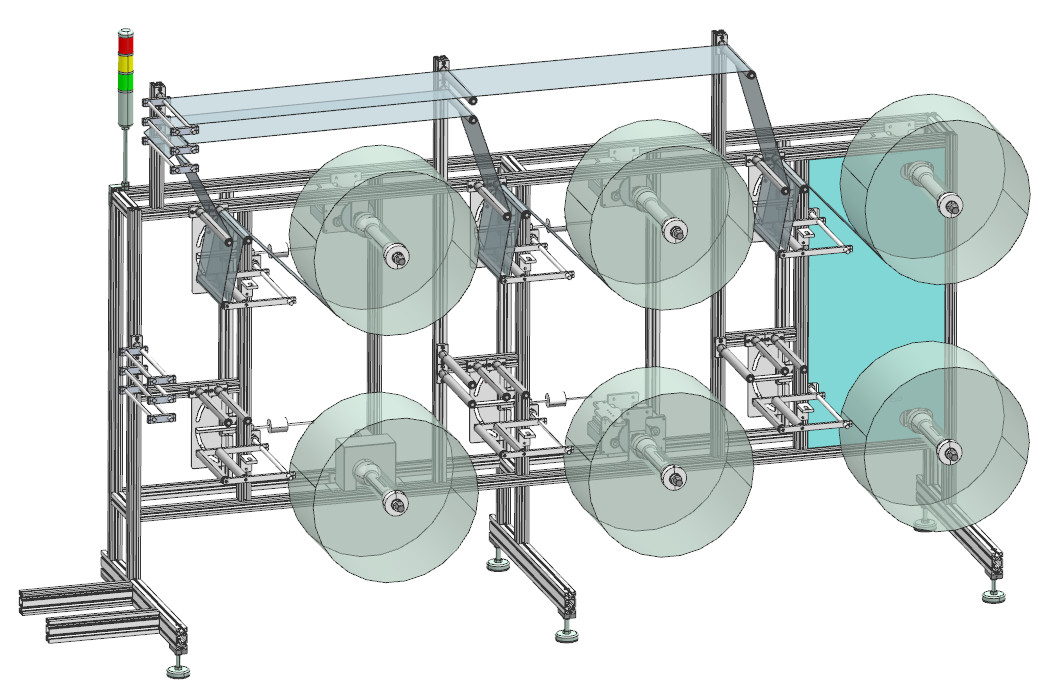

1) เส้นทางผ้า

ผ้าม้วนทุกม้วนจะข้ามกลไกความตึงเครียดก่อนและสนับสนุนโดยกรอบสนับสนุนผ้าม้วนผ้าและเชื่อมต่อกับสถานีถัดไปแสดงในรูปต่อไปนี้:

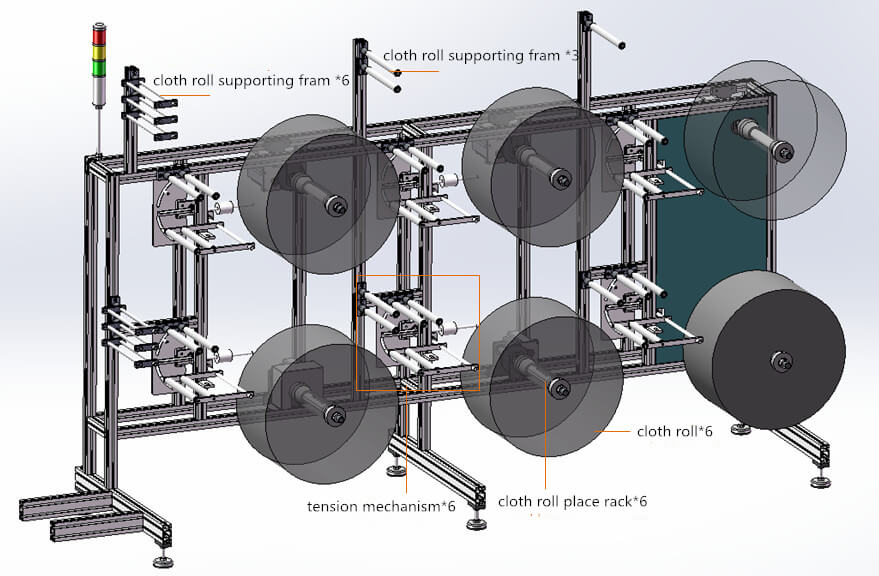

2) โครงสร้างสถานี

. ผ้าชั้นวางม้วนผ้าปูที่นอน

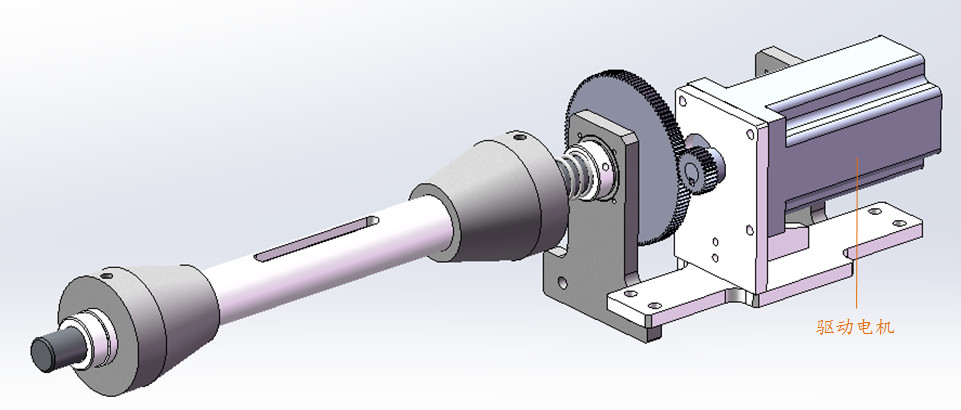

มอเตอร์ขับรถ

อุปกรณ์นี้ใช้พลังงานจากมอเตอร์ขับรถ

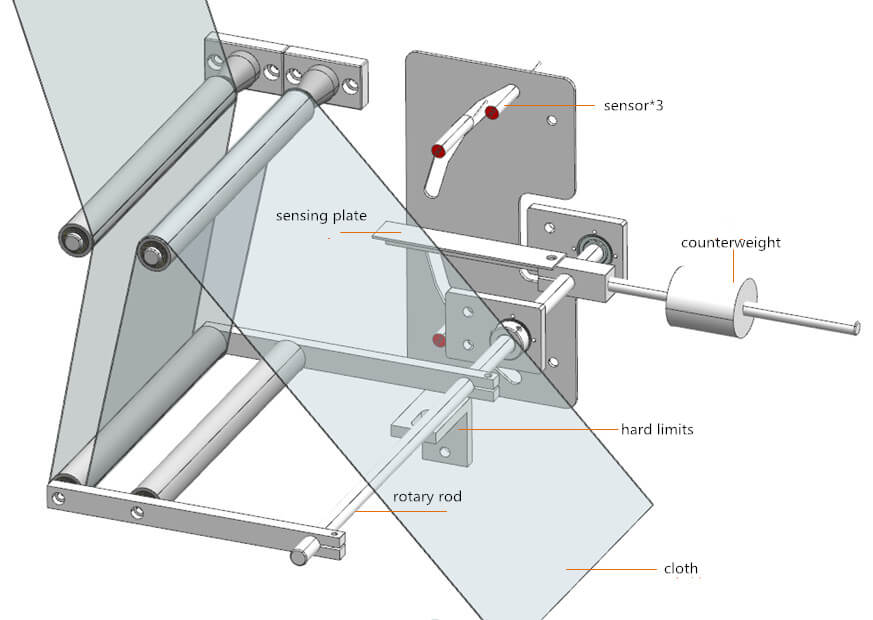

ข. กลไกความตึงเครียด

กลไกความตึงเครียดนี้สามารถป้องกันไม่ให้ผ้าหลวมหรือเครียดเกินไป หลักการเฉพาะของมันคือ:

a) วัสดุผ้าถูกปล่อยออกมาก่อน เนื่องจากความเร็วในการปล่อยวัสดุสูงกว่าความเร็วในการให้อาหารของวัสดุในระหว่างการผลิตวัสดุจะหลวม ในกรณีนี้ลูกกลิ้งที่ด้านซ้ายของก้านหมุนจะตกลงมาเนื่องจากแรงโน้มถ่วงจนกว่าแผ่นตรวจจับจะถูกตรวจจับโดยเซ็นเซอร์ ในเวลานั้นมอเตอร์ขับหยุด ในระหว่างกระบวนการนี้ผ้าจะตึงเครียด

b) หลังจากขับมอเตอร์หยุดการหมุนวัสดุผ้าจะเป็นตึงและตึง จากนั้นลูกกลิ้งจะถูกผลักดันให้เลื่อนขึ้นไปจนกว่าจะตรวจจับแผ่นตรวจจับ และวัสดุจะถูกปล่อยอีกครั้ง

c) กระบวนการข้างต้นซ้ำ

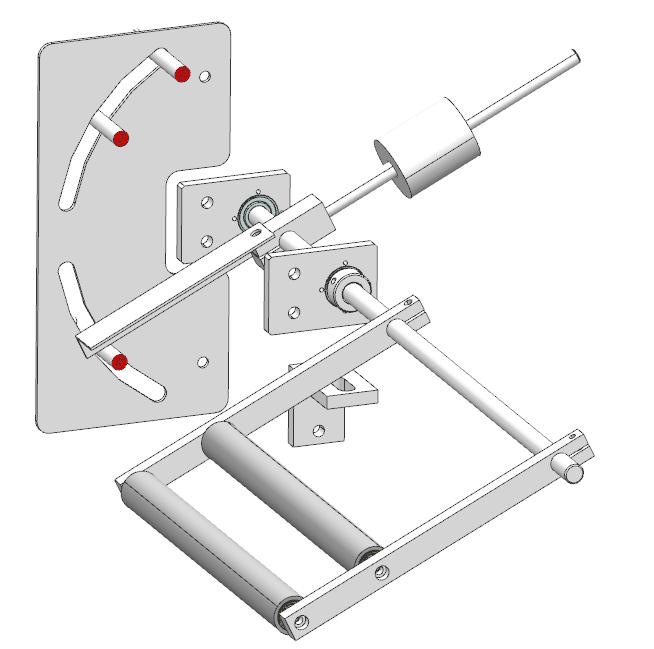

ในรูปเราพบน้ำหนักถ่วง มันสามารถลดแรงดันลดลงของลูกกลิ้งสองลูกเป็นวัสดุผ้า แต่ความดันลดลงยังคงถูกครอบงำด้วยน้ำหนักของพวกเขา ดังนั้นกลไกความตึงเครียดจะหมุนไปยังลูกกลิ้งทั้งสองนี้ตามปกติ นอกจากนี้เรายังสามารถหาตัว จำกัด ยาก เมื่อกระสอบวางวัสดุว่างเปล่าตัว จำกัด สามารถรองรับก้านโรตารี่:

คำถามคือทำไมกลไกความตึงเครียดจึงจำเป็น ที่จริงแล้วไม่มีกลไกความตึงเครียดวัสดุควรเชื่อมต่อกับสถานีต่อไปนี้โดยตรง หากดำเนินการโดยเช่นนั้นจะมีปัญหาบางอย่าง ตัวอย่างเช่นเพื่อหลีกเลี่ยงวัสดุที่หลวมเกินไปหรือตึงเครียดความเร็วควรเหมือนกันในทุกสถานี แม้ว่าการผลิตจะแน่นอนและความเร็วในการหมุนของม้วนผ้าสามารถปรับให้เหมือนกัน แต่เส้นผ่านศูนย์กลางม้วนก็เปลี่ยนไป ดังนั้นความเร็วในการปล่อยวัสดุจึงไม่เสถียร ในที่สุดมันก็ยากที่จะสอดคล้องกับความเร็วในการปล่อยวัสดุด้วยความเร็วในการให้อาหาร

เพื่อสรุปกลไกความตึงเครียดมีบทบาทในการปล่อยวัสดุเมื่อตรวจพบวัสดุที่ขาดและหยุดการปล่อยเมื่อวัสดุที่มีความยาวบางอย่างถูกปล่อยออกมา

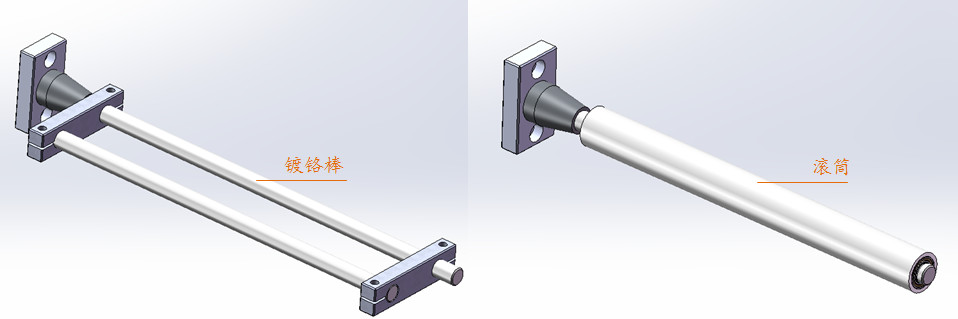

ค. กรอบสนับสนุนผ้า

อุปกรณ์นี้ง่ายกว่า

Chrome Bar/ลูกกลิ้ง

2. สถานีที่ใส่เข้าไปในแถบจมูก

ก่อนการวิเคราะห์สถานีนี้ควรตอบคำถามหนึ่งข้อคือทำไมชั้นของวัสดุจึงถูกประมวลผลที่ด้านบน อย่างที่เราทราบกันดีว่าหน้ากาก N95 ไม่ใช่หน้ากากที่ใช้แล้วทิ้งซึ่งมีแถบจมูกใส่เข้าไปโดยการพับวัสดุชั้นเดียว ดังนั้นควรประมวลผลวัสดุด้านนอกสุดที่ด้านบนเพื่อให้แถบจมูกสามารถใส่เข้าไประหว่างชั้นวัสดุ

1) คำสั่งซื้อ

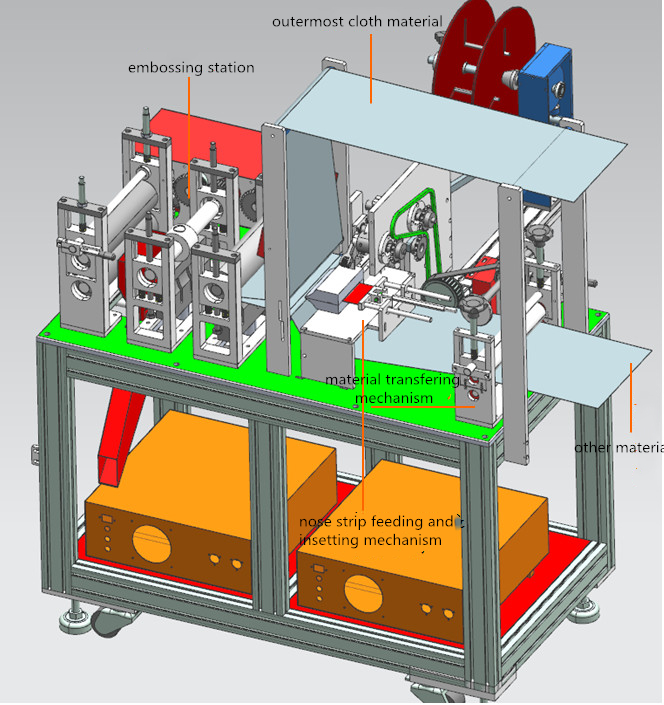

. วัสดุด้านนอกสุดและวัสดุอื่น ๆ จะถูกป้อนเข้าสู่สถานีในเส้นทางที่แสดงในรูปด้านบน

ข. ในขณะที่วัสดุกำลังถูกส่งเข้าไปในสถานีสถานีที่ใส่เข้าไปในแถบจมูกจะรวบรวมแถบระหว่างชั้นผ้า

2) กลไก

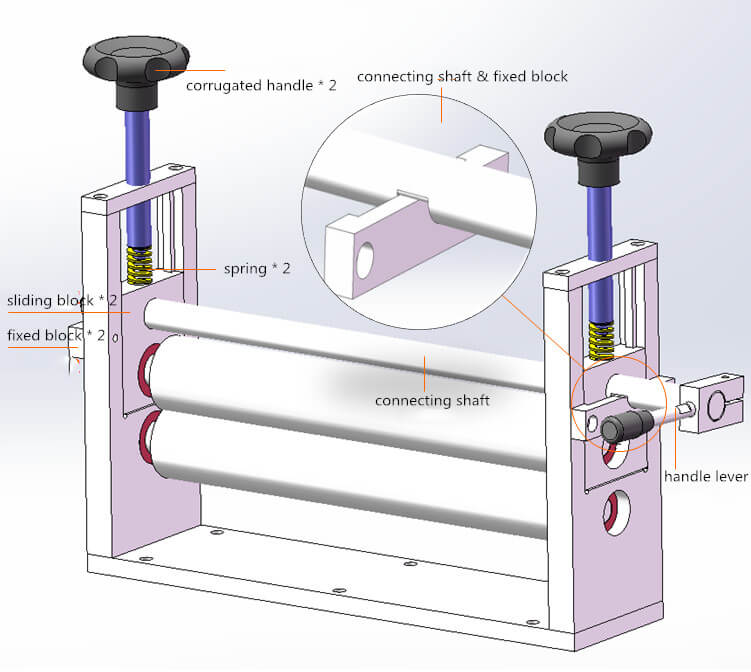

. อุปกรณ์ถ่ายโอนวัสดุ

อุปกรณ์นี้สามารถกดเลเยอร์วัสดุ หลักการคือ: กระชับมือจับลูกฟูกแล้วบีบอัดบล็อกเลื่อนด้วยสปริง

ฟังก์ชั่นของอุปกรณ์นี้ค่อนข้างง่ายดังนั้นให้เราพูดคุยเกี่ยวกับคุณสมบัติของมันโดยตรง สามารถพบได้ว่าบล็อกคงที่ติดอยู่ในร่องของเพลาเชื่อมต่อ ในกรณีนี้เพลาเชื่อมต่อจะยกหรือลดลงเมื่อหมุน เมื่อคันโยกมือหมุนลูกกลิ้งด้านบนจะยก ดังนั้นวัสดุใหม่สามารถวางระหว่างลูกกลิ้งทั้งสองได้อย่างสะดวก

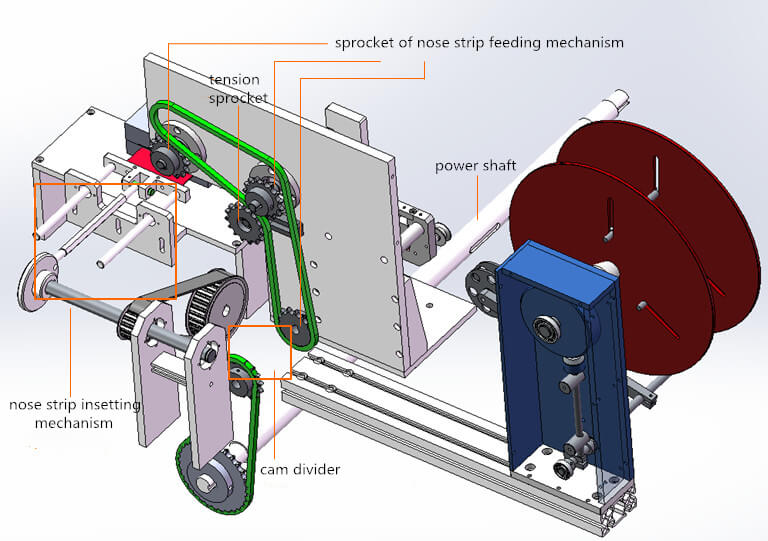

ข. กลไกการให้อาหารแถบจมูก

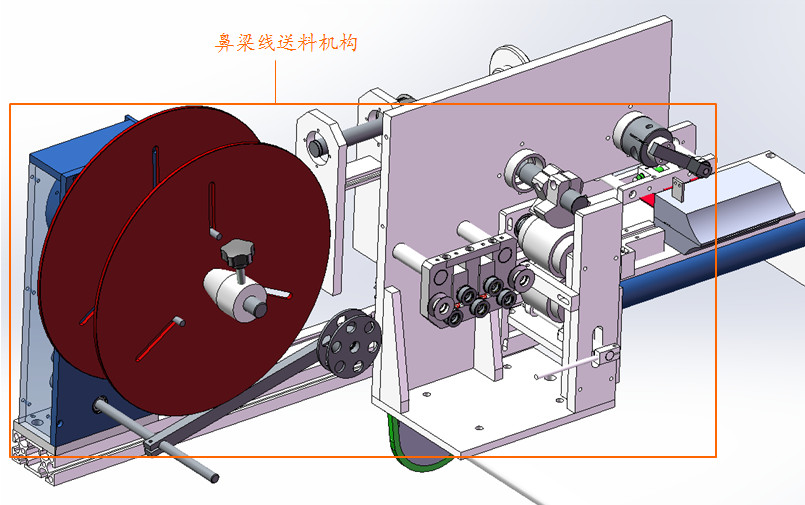

กลไกการให้อาหารแถบจมูก

a) การขับขี่กลไกนี้

กลไกนี้ขับเคลื่อนโดยเพลาพลังงานซึ่งให้พลังงานสำหรับสถานีต่อไปนี้

หลังจากนั้นพลังจะถูกถ่ายโอนไปยังตัวแบ่งแคมและในที่สุดถึงการให้อาหารแถบจมูกและกลไกการใส่เข้าไป

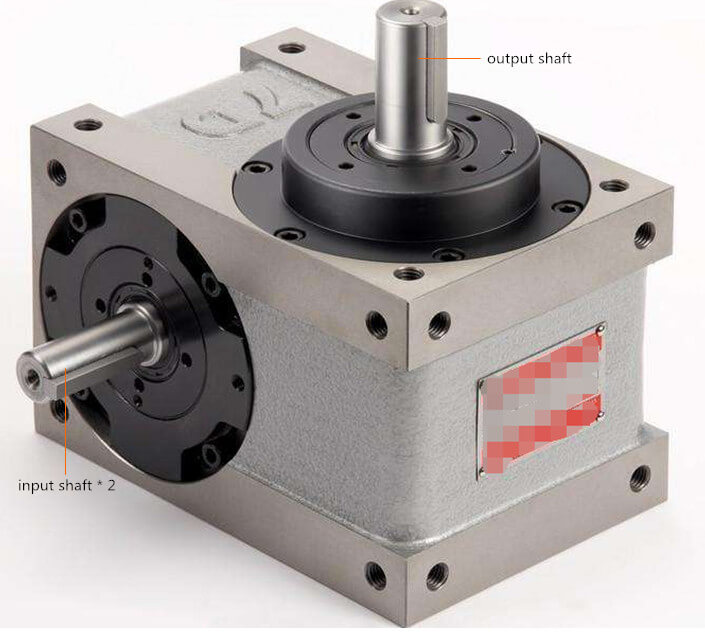

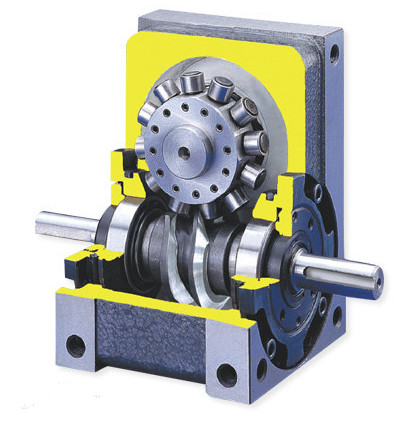

ตัวแบ่งแคมเป็นอย่างไร?

มีสองเพลาอินพุตและเพลาเอาต์พุตหนึ่งเพลา เพลาอินพุตเชื่อมต่อกับเฟืองพลังงานและการให้อาหารวัสดุและเพลาเอาท์พุทกับล้อซิงโครนัสของกลไกการใส่วัสดุ

จากรูปด้านบนเพลาอินพุตทั้งสองเป็นการรวมกันเพื่อให้พลังงานสามารถส่งไปยังเฟืองการให้อาหารวัสดุโดยตรงซึ่งเคลื่อนที่โดยไม่หยุดพัก ในทางกลับกันล้อแบบซิงโครนัสที่เชื่อมต่อกับเพลาเอาท์พุทจะหมุนเป็นระยะเนื่องจากโครงสร้างด้านในของตัวแบ่ง

b) กลไกการให้อาหารแถบจมูก

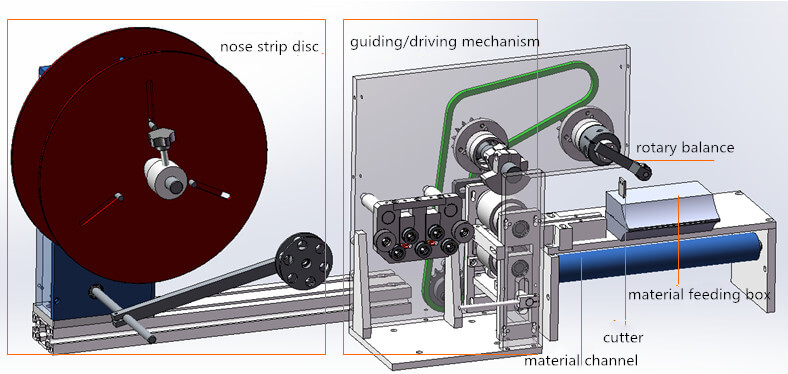

ผม. คำสั่งไหล

• ดิสก์วัสดุ→กลไกการชี้นำ/การขับขี่ (แผ่นดิสก์วัสดุไม่จำเป็นต้องมีกำลังขับและแถบจมูกถูกขับเคลื่อนด้วยกลไกการขับขี่)

• กลไกการชี้นำ/การขับขี่→ช่องวัสดุ→กล่องป้อนวัสดุ

• หลังจากที่ได้รับการเลี้ยงด้วยจมูกแล้วดุลโรตารี่จะขับตัดเพื่อตัดแถบแล้วกลไกการใส่เข้าไปจะผลักแถบเป็นวัสดุผ้า

• กระบวนการข้างต้นซ้ำ

ii. หลักการทำงาน

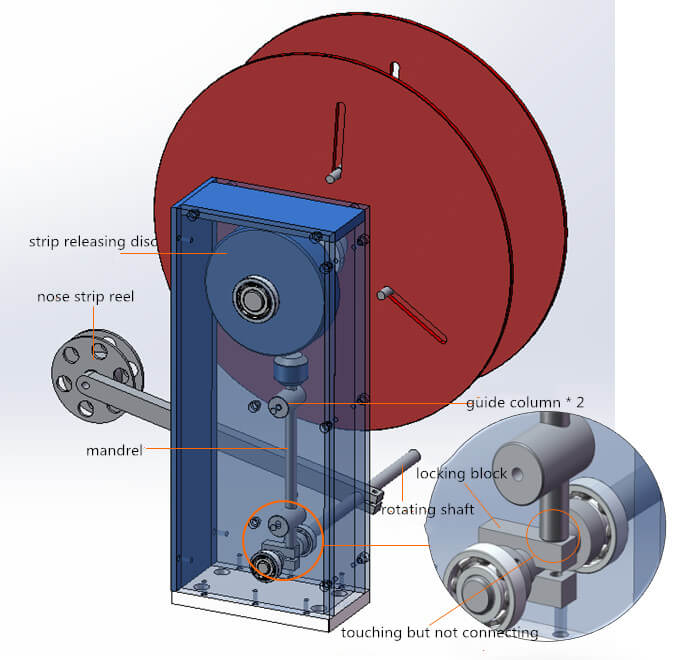

• แผ่นดิสก์แถบจมูก

รีลแถบจมูก→การหมุนเพลา→บล็อกล็อค→แมนเดรล→แผ่นสตริปปล่อยแผ่นดิสก์

กลไกนี้สามารถป้อนแถบเมื่อไม่มีวัสดุที่กลไกการชี้นำ/ขับรถในขณะที่หยุดเมื่อมีการปล่อยวัสดุมากเกินไป หลักการทำงานโดยเฉพาะสามารถอธิบายได้ว่า:

แถบจมูกถูกถ่ายทอดภายใต้รีลแถบ เมื่อวัสดุขาดกลไกการชี้นำ/การขับขี่แถบจมูกจะถูกเกร็งเพื่อยกรีลแถบจะถูกยกขึ้นและขับเคลื่อนการหมุนของเพลาหมุน จากนั้นเพลาจะขับเคลื่อนบล็อกล็อคเพื่อเคลื่อนที่ตามเข็มนาฬิกาและลด mandrel ลง หลังจากนั้นแผ่นดิสก์วัสดุจะหมุน

ในทางกลับกันแถบจมูกจะหลวมถ้ามีการเปิดตัวมากเกินไป ดังนั้นรีลแถบจะเลื่อนลงและการเคลื่อนไหวต่อไปนี้ตรงข้ามกับกระบวนการข้างต้น ในที่สุด Mandrel สนับสนุนแผ่นดิสก์วัสดุและหยุดการเคลื่อนไหว

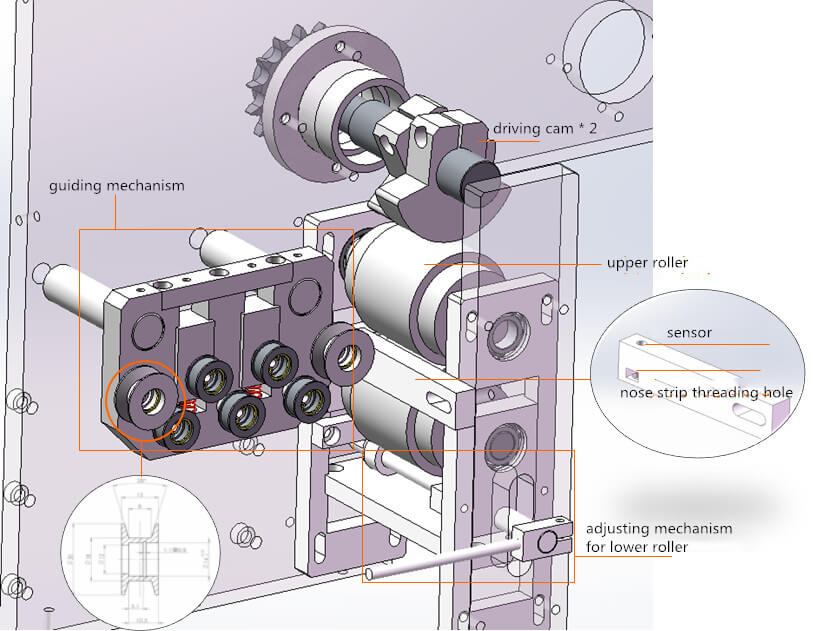

• กลไกแนวทาง/การขับขี่

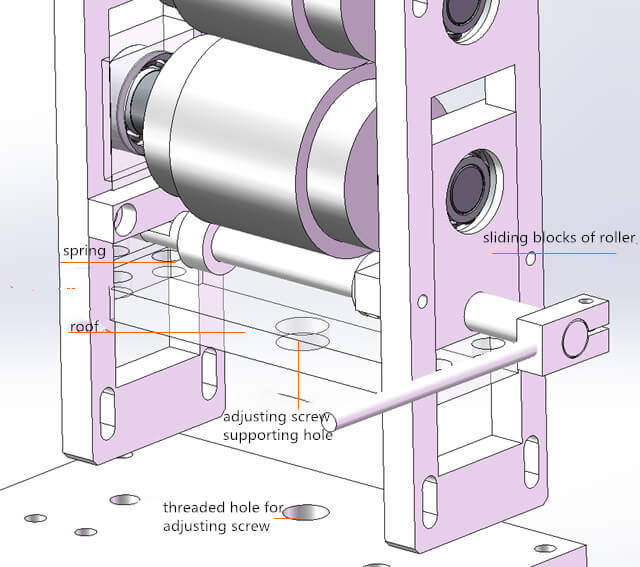

กลไกการปรับสำหรับลูกกลิ้งที่ต่ำกว่าทำงานในหลักการเดียวกันและสำหรับฟังก์ชั่นเดียวกันกับกลไกการถ่ายโอนวัสดุ สิ่งที่แตกต่างระหว่างพวกเขาคือสกรูปรับรองรับหลังคาก่อนซึ่งรองรับลูกกลิ้งผ่านสปริงระหว่างบล็อกเลื่อนของลูกกลิ้ง

ฟังก์ชั่นของกลไกการชี้นำคือการหลีกเลี่ยงการเบี่ยงเบนของแถบ เราสามารถเห็นได้จากภาพว่าลูกกลิ้งทั้งสองที่ด้านซ้ายและขวาเป็นประเภท V ซึ่งสามารถป้องกันไม่ให้แถบจมูกเบี่ยงเบนไปยังสองด้าน

หลังจากกลไกการชี้นำแถบจมูกจะถูกส่งผ่านบล็อกการติดตั้งเซ็นเซอร์ระหว่างลูกกลิ้งจากนั้นและไปยังช่องวัสดุในที่สุด ลูกเบี้ยวขับรถขับเคลื่อนลูกกลิ้ง เมื่อหมุนวงกลมหนึ่งวงมันแตะลูกกลิ้งหนึ่งครั้งและขับเคลื่อนการหมุนของลูกกลิ้ง

คุณอาจถามว่าทำไมต้องมีกล้องสองตัว? ที่จริงแล้วกล้องสองตัวสามารถช่วยให้ผู้ใช้ปรับมุมสัมผัสของพวกเขาด้วยลูกกลิ้งได้อย่างสะดวกเพื่อปรับความยาวของแถบจมูกที่ปล่อยออกมาอย่างสะดวก

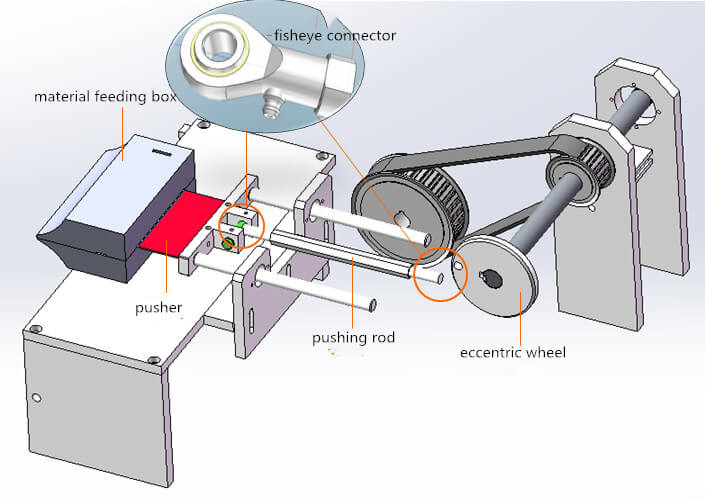

c) กลไกการใส่เข้าไปในแถบจมูก

กลไกนี้เคลื่อนที่ตามลำดับ: ขับเคลื่อนล้อที่ผิดปกติดันก้านและดันไปข้างหน้าเพื่อใส่แถบจมูกระหว่างวัสดุ

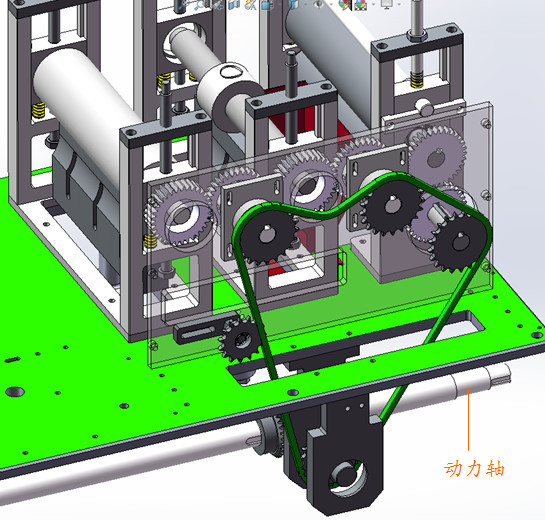

ค. กลไกการนูน

เพลากำลัง

พลังของกลไกนี้มาจากเพลาพลังงานซึ่งมีเพลาสำหรับการให้อาหารแถบจมูกและกลไกการใส่เข้าไป

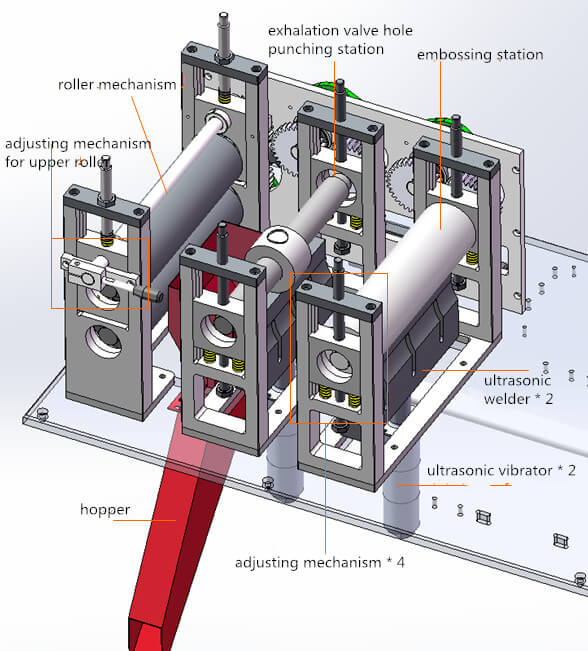

ภาพต่อไปนี้แสดงรายละเอียดของกลไกนี้:

a) สถานีนูน

มีเส้นบนลูกกลิ้ง (ไม่แสดงในภาพ) เพื่อนูนเส้นเลือดบนหน้ากาก N95

กลไกการปรับของสถานีนี้ก็ชัดเจนเช่นกัน สกรูบนและล่างสามารถแก้ไขบล็อกเลื่อนได้ ฟังก์ชั่นสปริงกลางเพื่อยกลูกกลิ้งลายนูนเมื่อสกรูด้านบนคลายโดยไม่ยึดสกรูล่าง

b) สถานีเจาะรูวาล์ววาล์ว

วงกลมที่ยื่นออกมาของลูกกลิ้งสามารถเจาะรูสำหรับวาล์วหายใจออก ของเสียต่อยจะถูกปล่อยออกมาผ่านฮ็อปเปอร์ แต่หน้ากากที่ผลิตในเครื่องนี้ไม่มีวาล์วหายใจออกดังนั้นสถานีเจาะนี้จึงไม่จำเป็น

C) กลไกลูกกลิ้ง

มันสามารถขับวัสดุผ้าไปข้างหน้า
